Leda Abschirmung diverse Modelle

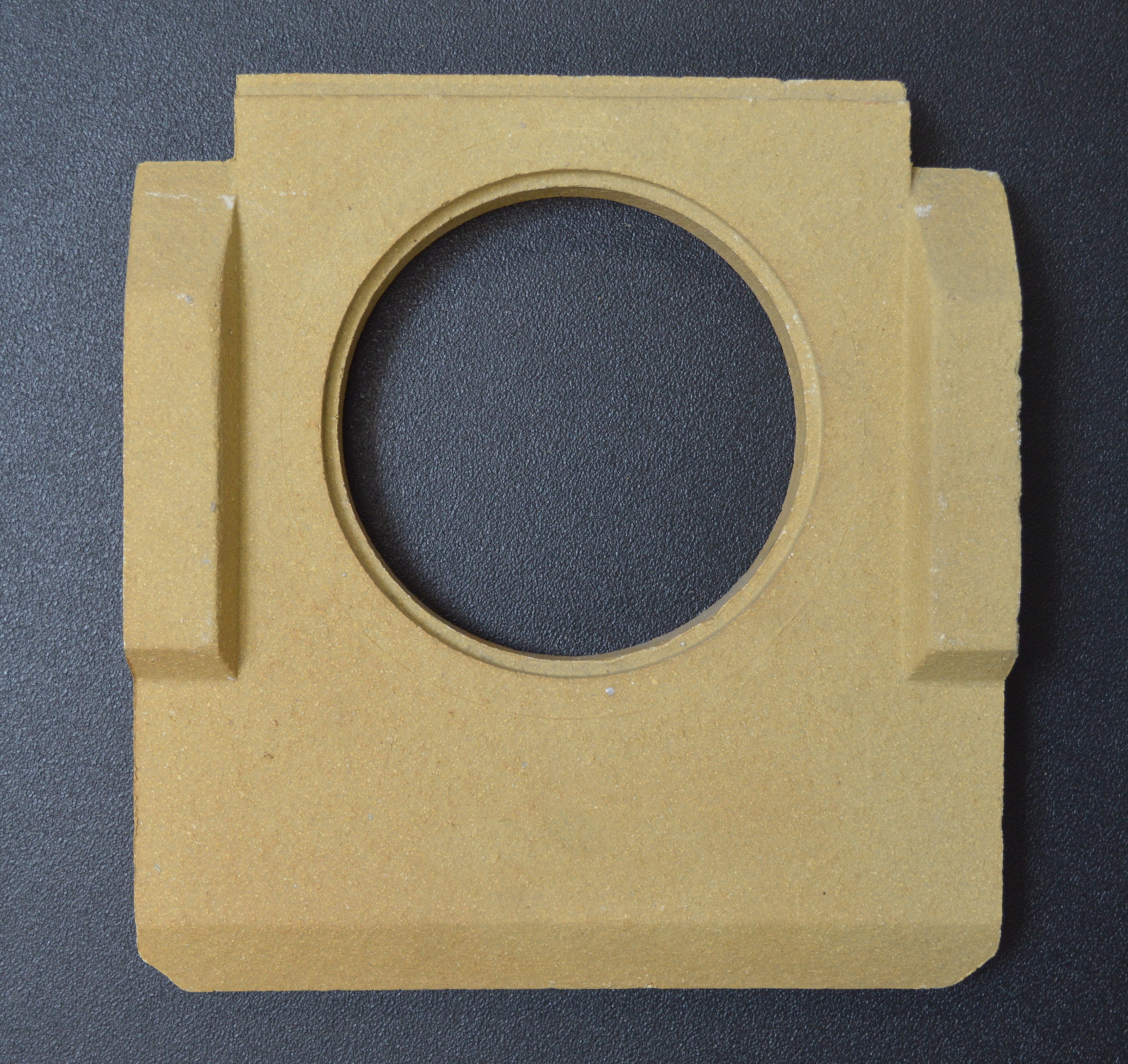

Original Abschirmung für den Heizeinsatz Leda Brillant H2

Leda Brillant H2 Abschirmung Eckdaten:

• Isolierstein, Schutzstein
• Schamottstein
• Maße (B/L/H) 303 mm x 325 mm x 55 mm
• Material Schamotte

Original Abschirmung hinten für den Heizeinsatz Leda Brillant H2 W

• Passend für Geräte bis Baujahr 07 / 2011 und bis Seriennummer A-243591.
• Passend für Geräte ohne Einbaunische.
• Es gibt verschiedenen Auskleidungsvarianten für dieses Modell. Dieser Schamottsatz ist die alte Version. Es gibt auch eine neue Version. Beim erstmaligen Einbau der neuen Version ist ein Umrüstsatz notwendig.

Leda Brillant H2 W Abschirmung hinten Eckdaten:

• Isolierstein, Schutzstein
• Maße (B/L/H) 317 mm x 216 mm x 35 mm
• Material Vermiculite

Original Abschirmung links für den Heizeinsatz Leda Brillant H2 W

• Passend für Geräte bis Baujahr 07 / 2011 und bis Seriennummer A-243591.
• Passend für Geräte ohne Einbaunische.
• Es gibt verschiedenen Auskleidungsvarianten für dieses Modell. Dieser Schamottsatz ist die alte Version. Es gibt auch eine neue Version. Beim erstmaligen Einbau der neuen Version ist ein Umrüstsatz notwendig.

Leda Brillant H2 W Abschirmung links Eckdaten:

• Isolierstein, Schutzstein
• Maße (B/L/H) 320 mm x 256 mm x 35 mm
• Material Vermiculite

Original Abschirmung rechts für den Heizeinsatz Leda Brillant H2 W

• Passend für Geräte bis Baujahr 07 / 2011 und bis Seriennummer A-243591.
• Passend für Geräte ohne Einbaunische.
• Es gibt verschiedenen Auskleidungsvarianten für dieses Modell. Dieser Schamottsatz ist die alte Version. Es gibt auch eine neue Version. Beim erstmaligen Einbau der neuen Version ist ein Umrüstsatz notwendig.

Leda Brillant H2 W Abschirmung rechts Eckdaten:

• Isolierstein, Schutzstein
• Maße (B/L/H) 320 mm x 256 mm x 35 mm
• Material Vermiculite

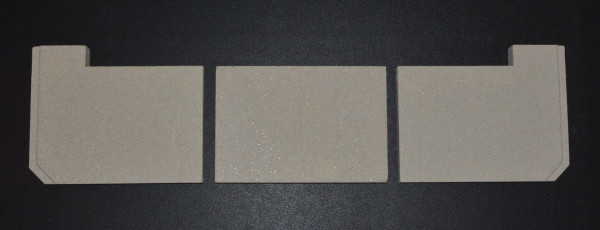

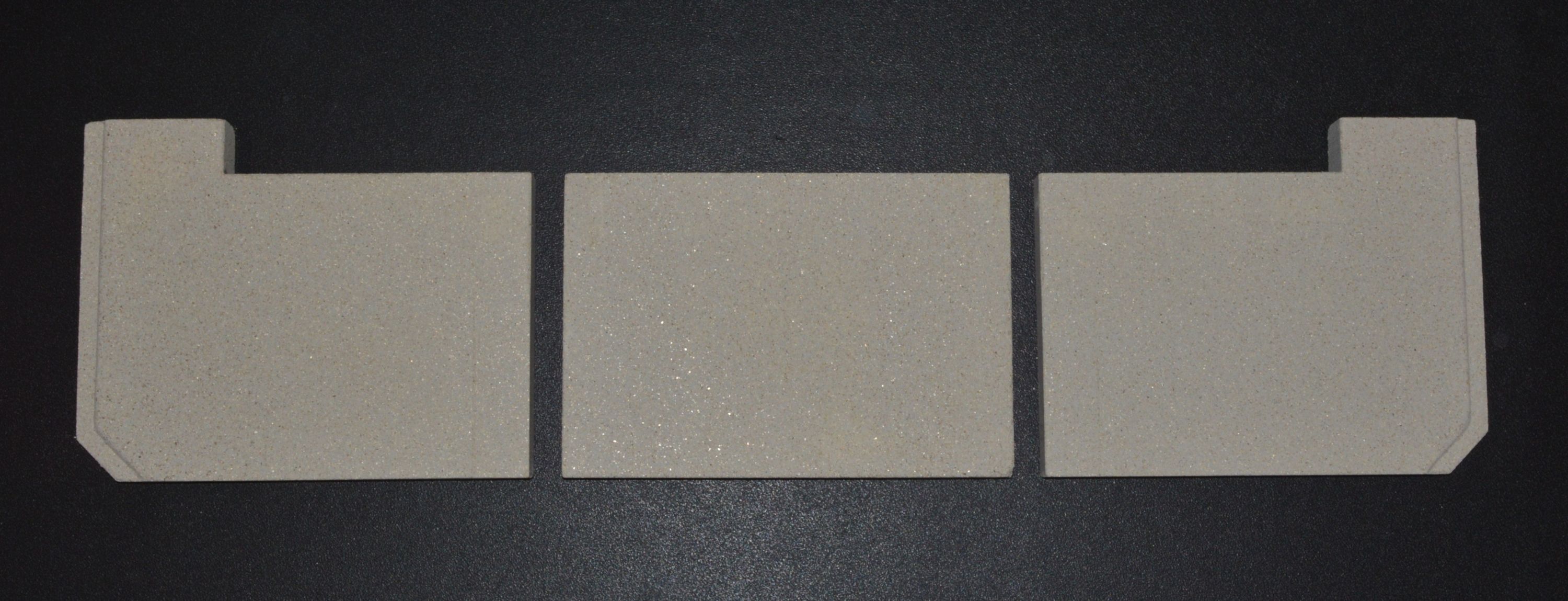

Original Abschirmung Set für den Heizeinsatz Leda Brillant H2 W

• Passend für Geräte bis Baujahr 07 / 2011 und bis Seriennummer A-243591.
• Passend für Geräte ohne Einbaunische.
• Es gibt verschiedenen Auskleidungsvarianten für dieses Modell. Dieser Schamottsatz ist die alte Version. Es gibt auch eine neue Version. Beim erstmaligen Einbau der neuen Version ist ein Umrüstsatz notwendig.

• 3-teiliges Set

Leda Brillant H2 W Abschirmung Eckdaten:

• 3-teiliges Set
• Brennraumsteine

• Material Vermiculite
• Abschirmung links (320 x 256 x 35 mm)
• Abschirmung rechts (320 x 256 x 35 mm)
• Abschirmung hinten (317 x 216 x 35 mm)

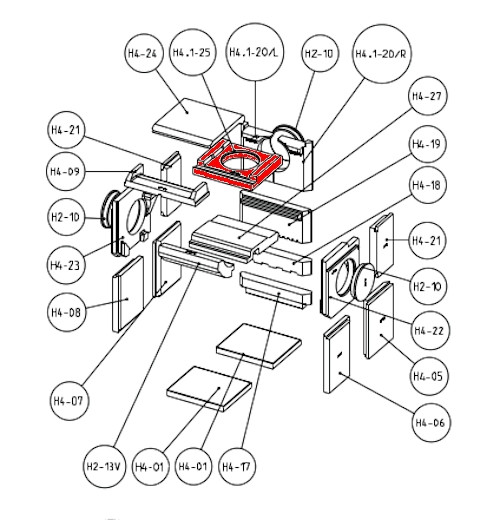

Original Abschirmung mittig für den Heizeinsatz Leda Brillant H4

• Passend für Modelle bis Baujahr 07/2011, bis Seriennummer A-238292

Leda Brillant H4 Abschirmung mittig Eckdaten:

• Isolierstein, Schutzstein
• Material Schamotte
• Position H4.1-25 in der Explosionszeichnung

Original Abschirmung mittig für den Heizeinsatz Leda Brillant H4 W

Leda Brillant H4 W Abschirmung mittig Eckdaten:

• Isolierstein, Schutzstein

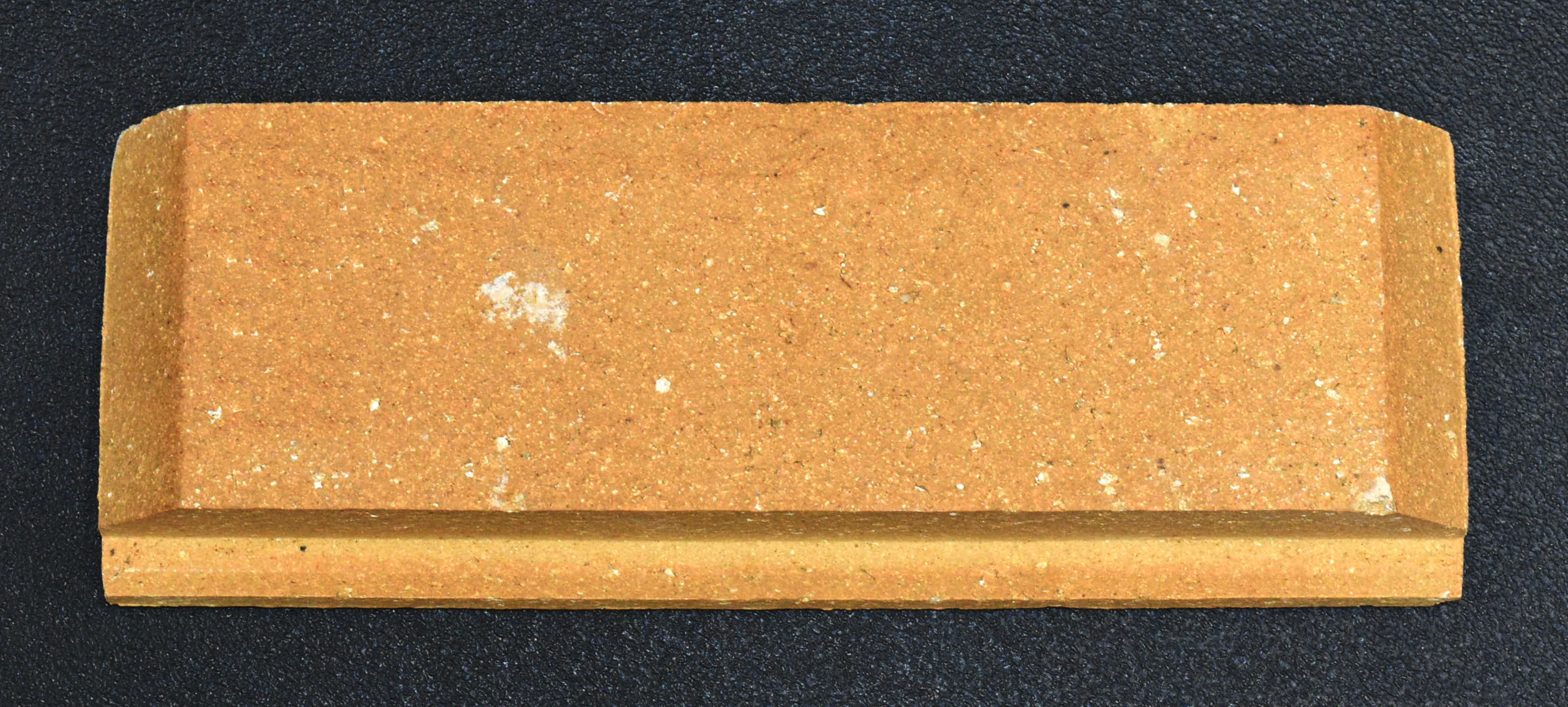

Original Abschirmung hinten A für den Heizeinsatz Leda Diamant H10

• Es gibt verschiedene Auskleidungen für dieses Modell
• Markantes Merkmal dieser Auskleidung ist die dreiteilige Rückwand
• Für Modelle bis Baujahr 05/2018

Leda Diamant H10 Abschirmung hinten Eckdaten:

• Isolierstein, Schutzstein
• Schamottstein
• Maße (B/L/H) 262 mm x 90 mm x 25 mm
• Material Schamotte

Original Abschirmung hinten B für den Heizeinsatz Leda Diamant H10

• Es gibt verschiedene Auskleidungen für dieses Modell
• Markantes Merkmal dieser Auskleidung ist der Rückwandstein unten aus Guss
• Für Modelle ab Baujahr 06/2018

Leda Diamant H10 Abschirmung hinten Eckdaten:

• Isolierstein, Schutzstein
• Schamottstein
• Maße (B/L/H) 262 mm x 90 mm x 25 mm
• Material Schamotte

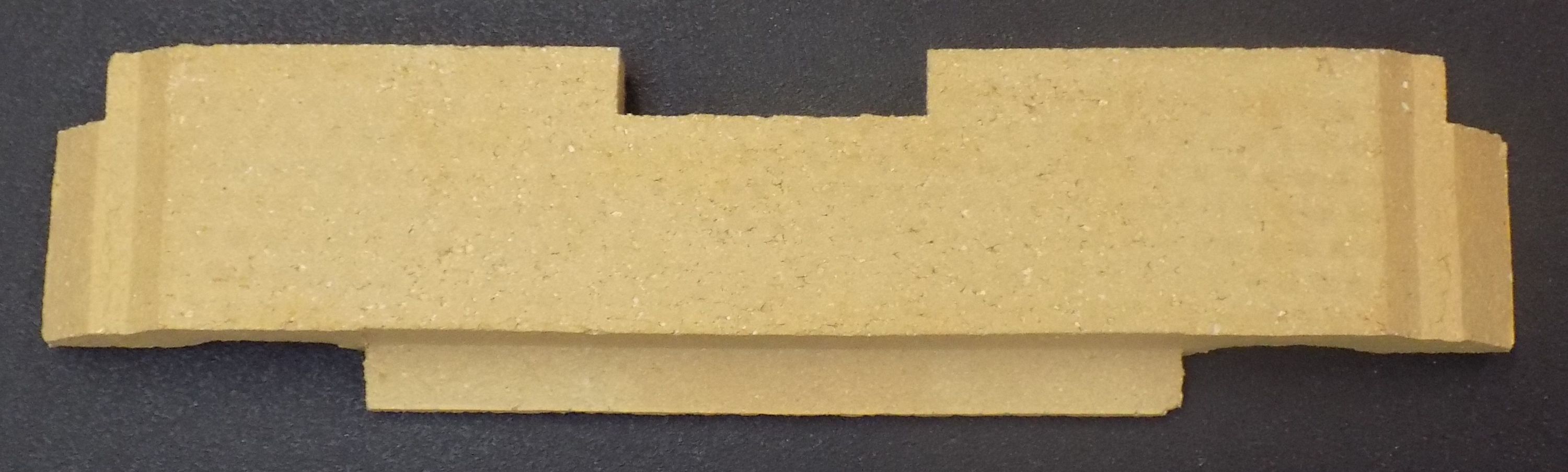

Original Abschirmung links A für den Heizeinsatz Leda Diamant H10

• Es gibt verschiedene Auskleidungen für dieses Modell
• Markantes Merkmal dieser Auskleidung ist die dreiteilige Rückwand
• Für Modelle bis Baujahr 05/2018

Leda Diamant H10 Abschirmung links Eckdaten:

• Isolierstein, Schutzstein
• Schamottstein
• Maße (B/L/H) 415 mm x 100 mm x 30 mm
• Material Schamotte

Original Abschirmung rechts A für den Heizeinsatz Leda Diamant H10

• Es gibt verschiedene Auskleidungen für dieses Modell
• Markantes Merkmal dieser Auskleidung ist die dreiteilige Rückwand
• Für Modelle bis Baujahr 05/2018

Leda Diamant H10 Abschirmung rechts Eckdaten:

• Isolierstein, Schutzstein
• Schamottstein
• Maße (B/L/H) 415 mm x 100 mm x 30 mm
• Material Schamotte

Original Abschirmung rechts B für den Heizeinsatz Leda Diamant H10

• Es gibt verschiedene Auskleidungen für dieses Modell
• Markantes Merkmal dieser Auskleidung ist die dreiteilige Rückwand
• Für Modelle bis Baujahr 05/2018

Leda Diamant H10 Abschirmung rechts Eckdaten:

• Isolierstein, Schutzstein
• Schamottstein
• Maße (B/L/H) 415 mm x 100 mm x 30 mm
• Material Schamotte

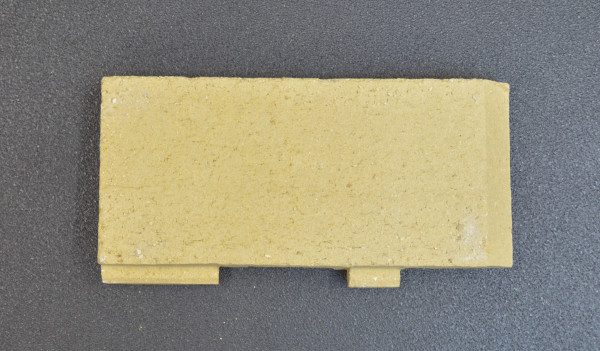

Original Abschirmung links hinten für den Heizeinsatz Leda Diamant H11

Leda Diamant H11 Abschirmung links hinten Eckdaten:

• Isolierstein, Schutzstein
• Maße (B/L/H) 217 mm x 109 mm x 40 mm
• Material Schamotte

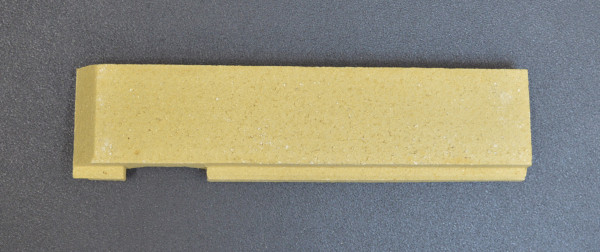

Original Abschirmung links vorne für den Heizeinsatz Leda Diamant H11

Leda Diamant H11 Abschirmung links vorne Eckdaten:

• Isolierstein, Schutzstein
• Maße (B/L/H) 363 mm x 88 mm x 40 mm
• Material Schamotte

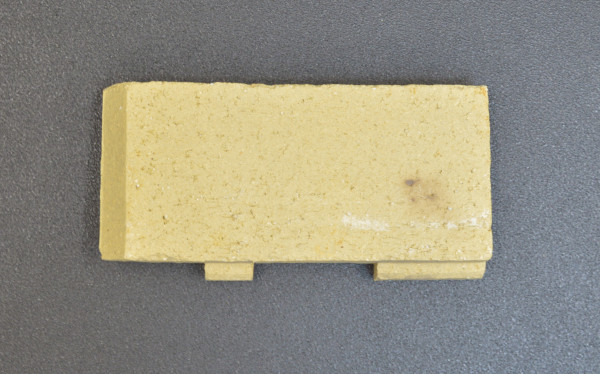

Original Abschirmung rechts hinten für den Heizeinsatz Leda Diamant H11

Leda Diamant H11 Abschirmung rechts hinten Eckdaten:

• Isolierstein, Schutzstein
• Maße (B/L/H) 217 mm x 109 mm x 40 mm
• Material Schamotte

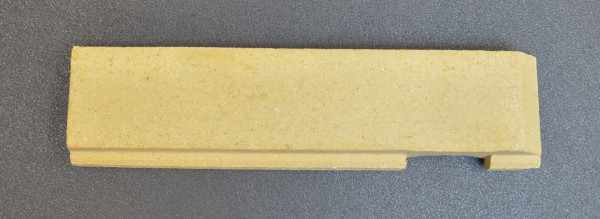

Original Abschirmung rechts vorne für den Heizeinsatz Leda Diamant H11

Leda Diamant H11 Abschirmung rechts vorne Eckdaten:

• Isolierstein, Schutzstein
• Schamottsteine
• Maße (B/L/H) 363 mm x 88 mm x 40 mm
• Material Schamotte

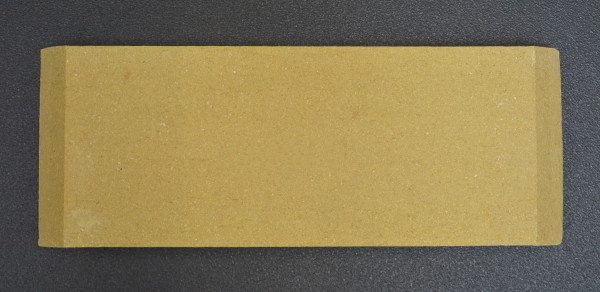

Original Abschirmung vorne für den Heizeinsatz Leda Diamant H11

Leda Diamant H11 Abschirmung vorne Eckdaten:

• Isolierstein, Schutzstein
• Schamottsteine
• Maße (B/L/H) 339 mm x 128 mm x 35 mm
• Material Schamotte

Original Abschirmung hinten für den Heizeinsatz Leda Diamant H8

• Die Ausmauerung muss mit Mörtel eingebaut werden.

Leda Diamant H8 Abschirmung hinten Eckdaten:

• Isolierstein, Schutzstein
• Schamottstein
• Maße (B/L/H) 262 mm x 90 mm x 25 mm
• Material Schamotte

Original Abschirmung links für den Heizeinsatz Leda Diamant H8

• Die Ausmauerung muss mit Mörtel eingebaut werden.

Leda Diamant H8 Abschirmung links Eckdaten:

• Isolierstein, Schutzstein
• Schamottstein
• Maße (B/L/H) 415 mm x 100 mm x 30 mm
• Material Schamotte

Original Abschirmung rechts für den Heizeinsatz Leda Diamant H8

• Die Ausmauerung muss mit Mörtel eingebaut werden.

Leda Diamant H8 Abschirmung rechts Eckdaten:

• Isolierstein, Schutzstein
• Schamottstein
• Maße (B/L/H) 415 mm x 100 mm x 30 mm
• Material Schamotte

Original Abschirmung hinten für den Heizeinsatz Leda Diamant H9

• Die Ausmauerung muss mit Mörtel eingebaut werden.

Leda Diamant H9 Abschirmung hinten Eckdaten:

• Isolierstein, Schutzstein
• Schamottstein
• Maße (B/L/H) 262 mm x 90 mm x 25 mm
• Material Schamotte

Original Abschirmung links für den Heizeinsatz Leda Diamant H9

• Die Ausmauerung muss mit Mörtel eingebaut werden.

Leda Diamant H9 Abschirmung links Eckdaten:

• Isolierstein, Schutzstein
• Schamottstein
• Maße (B/L/H) 415 mm x 100 mm x 30 mm
• Material Schamotte

Original Abschirmung rechts für den Heizeinsatz Leda Diamant H9

• Die Ausmauerung muss mit Mörtel eingebaut werden.

Leda Diamant H9 Abschirmung rechts Eckdaten:

• Isolierstein, Schutzstein
• Schamottstein
• Maße (B/L/H) 415 mm x 100 mm x 30 mm
• Material Schamotte

Original Abschirmung hinten für den Heizeinsatz Leda Diamant H9 E

• Die Ausmauerung muss mit Mörtel eingebaut werden.

Leda Diamant H9 E Abschirmung hinten Eckdaten:

• Isolierstein, Schutzstein
• Schamottstein
• Maße (B/L/H) 262 mm x 90 mm x 25 mm
• Material Schamotte

Original Abschirmung links für den Heizeinsatz Leda Diamant H9 E

• Die Ausmauerung muss mit Mörtel eingebaut werden.

Leda Diamant H9 E Abschirmung links Eckdaten:

• Isolierstein, Schutzstein
• Schamottstein
• Maße (B/L/H) 415 mm x 100 mm x 30 mm
• Material Schamotte

Original Abschirmung rechts für den Heizeinsatz Leda Diamant H9 E

• Die Ausmauerung muss mit Mörtel eingebaut werden.

Leda Diamant H9 E Abschirmung rechts Eckdaten:

• Isolierstein, Schutzstein
• Schamottstein
• Maße (B/L/H) 415 mm x 100 mm x 30 mm
• Material Schamotte

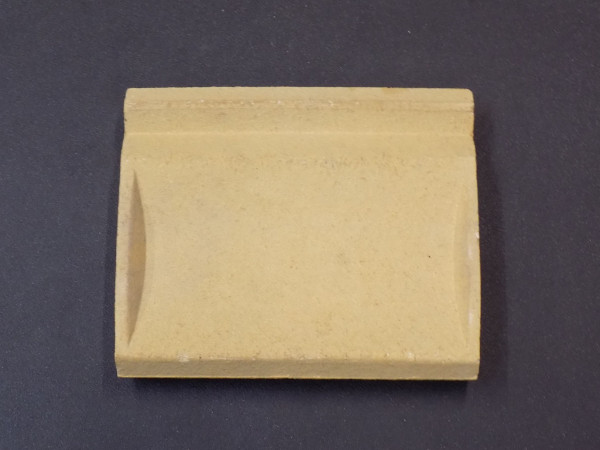

Original Abschirmung hinten unten für den Heizeinsatz Leda Granat 600

Leda Granat 600 Abschirmung hinten unten Eckdaten:

• Isolierstein, Schutzstein
• Material Schamotte
• Position 16 in der Explosionszeichnung

Original Abschirmung hinten unten für den Heizeinsatz Leda Granat 900 E

Leda Granat 900 E Abschirmung hinten unten Eckdaten:

• Isolierstein, Schutzstein
• Schamottstein
• Maße (B/L/H) 270 mm x 225 mm x 50 mm
• Material Schamotte

Original Abschirmung hinten unten für den Heizeinsatz Leda Granat 901

Leda Granat 901 Abschirmung hinten unten Eckdaten:

• Isolierstein, Schutzstein
• Schamottstein
• Maße (B/L/H) 270 mm x 225 mm x 50 mm
• Material Schamotte

Original Abschirmung links für den Heizeinsatz Leda Juwel H1

Leda Juwel H1 Abschirmung links Eckdaten:

• Isolierstein, Schutzstein
• Schamottstein
• Maße (B/L/H) 85/123 mm x 223 mm x 42 mm
• Material Schamotte
• Position 9 in der Explosionszeichnung

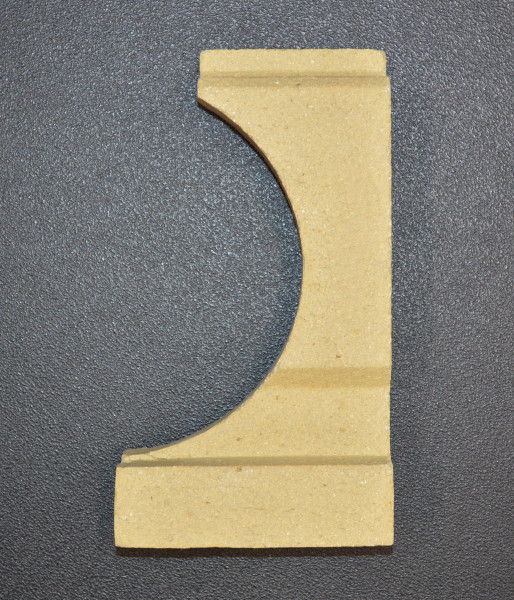

Original Abschirmung rechts für den Heizeinsatz Leda Juwel H1

Leda Juwel H1 Abschirmung rechts Eckdaten:

• Isolierstein, Schutzstein
• Schamottstein
• Maße (B/L/H) 85/123 mm x 223 mm x 42 mm
• Material Schamotte
• Position 9 in der Explosionszeichnung

Original Abschirmung hinten für den Heizeinsatz Leda Rubin K18

Leda Rubin K18 Abschirmung hinten Eckdaten:

• Isolierstein, Schutzstein
• Schamottstein
• Maße (B/L/H) 262 mm x 90 mm x 25 mm
• Material Schamotte
• Position 8 in der Explosionszeichnung

Original Abschirmung links für den Heizeinsatz Leda Rubin K18

Leda Rubin K18 Abschirmung links Eckdaten:

• Isolierstein, Schutzstein
• Schamottstein
• Maße (B/L/H) 415 mm x 100 mm x 30 mm
• Material Schamotte

Original Abschirmung rechts für den Heizeinsatz Leda Rubin K18

Leda Rubin K18 Abschirmung rechts Eckdaten:

• Isolierstein, Schutzstein
• Schamottstein
• Maße (B/L/H) 415 mm x 100 mm x 30 mm
• Material Schamotte
• Position 6 in der Explosionszeichnung
