Ersatzteile für Leda Karat 512 Kaminofen

Original Bodenstein links B für den Kamineinsatz Leda Karat 512 D

• Es gibt verschiedene Ausmauerungen für dieses Modell. Bitte orientieren Sie sich am Baujahr oder den Maßen der Brennraumsteine.
• Erfahrungsgemäß wurde dieser Feuerraumstein in Modellen ab Baujahr 03/2006 verbaut. (Serie II)

Leda Karat 512 D Bodenstein links Eckdaten:

• Brennraumstein, Feuerraumstein
• Schamottstein
• Maße (B/L/H) 161/190 mm x 250/300 mm x 35 mm
• Material Schamotte
• Position 9 in der Explosionszeichnung

Original Bodenstein rechts B für den Kamineinsatz Leda Karat 512 D

• Es gibt verschiedene Ausmauerungen für dieses Modell. Bitte orientieren Sie sich am Baujahr oder den Maßen der Brennraumsteine.
• Erfahrungsgemäß wurde dieser Feuerraumstein in Modellen ab Baujahr 03/2006 verbaut. (Serie II)

Leda Karat 512 D Bodenstein rechts Eckdaten:

• Brennraumstein, Feuerraumstein
• Schamottstein
• Maße (B/L/H) 161/190 mm x 250/300 mm x 35 mm
• Material Schamotte
• Position 8 in der Explosionszeichnung

Dichtung Set für den Kamineinsatz Leda Karat 512 D

• Zum Auftragen des Silikons wird eine Kartuschenpresse benötigt.

• 8-teiliges Set

Leda Karat 512 D Dichtung Eckdaten:

• Scheibendichtung
• Hohlkordeldichtung
• Durchmesser 8 mm
• Länge 3 m
• selbstklebend

• Türdichtung
• Kordeldichtung
• Durchmesser 10 mm
• Länge 3 m

• Dichtungshülse (verbindet die Enden der Türdichtung)
• Lieferumfang 1 Stück

• Dichtungsabbinder für die Türdichtung (verhindern das Ausfransen der Dichtschnurenden)
• Lieferumfang 4 Streifen

• Silikon zur Befestigung der Türdichtung
• Lieferumfang 1 Kartusche

Original Feuerraumauskleidung B für den Kamineinsatz Leda Karat 512 D

• Es gibt verschiedene Ausmauerungen für dieses Modell. Bitte orientieren Sie sich am Baujahr oder den Maßen der Brennraumsteine.
• Erfahrungsgemäß wurden diese Feuerraumsteine in Modellen ab Baujahr 03/2006 verbaut. (Serie II)

• 9-teiliges Set

Leda Karat 512 D Feuerraumauskleidung Eckdaten:

• 9- Stück
• Feuerraumauskleidung, Brennraumsteine

• Material Schamotte
• gewellte Oberfläche bei den stehenden Steinen

• Bodenstein links (250/300 x 161/190 x 35 mm)
• Bodenstein rechts (250/300 x 161/190 x 35 mm)
• Seitenstein links vorne (464 x 134 x 39 mm)
• Seitenstein links hinten (145 x 465 x 40 mm)
• Seitenstein rechts vorne
• Seitenstein rechts hinten (145 x 465 x 40 mm)
• Rückwandstein unten (100 x 370 x 25/40 mm)
• Rückwandstein mittig (370 x 145 x 40 mm)
• Rückwandstein oben (370 x 160 x 40 mm)

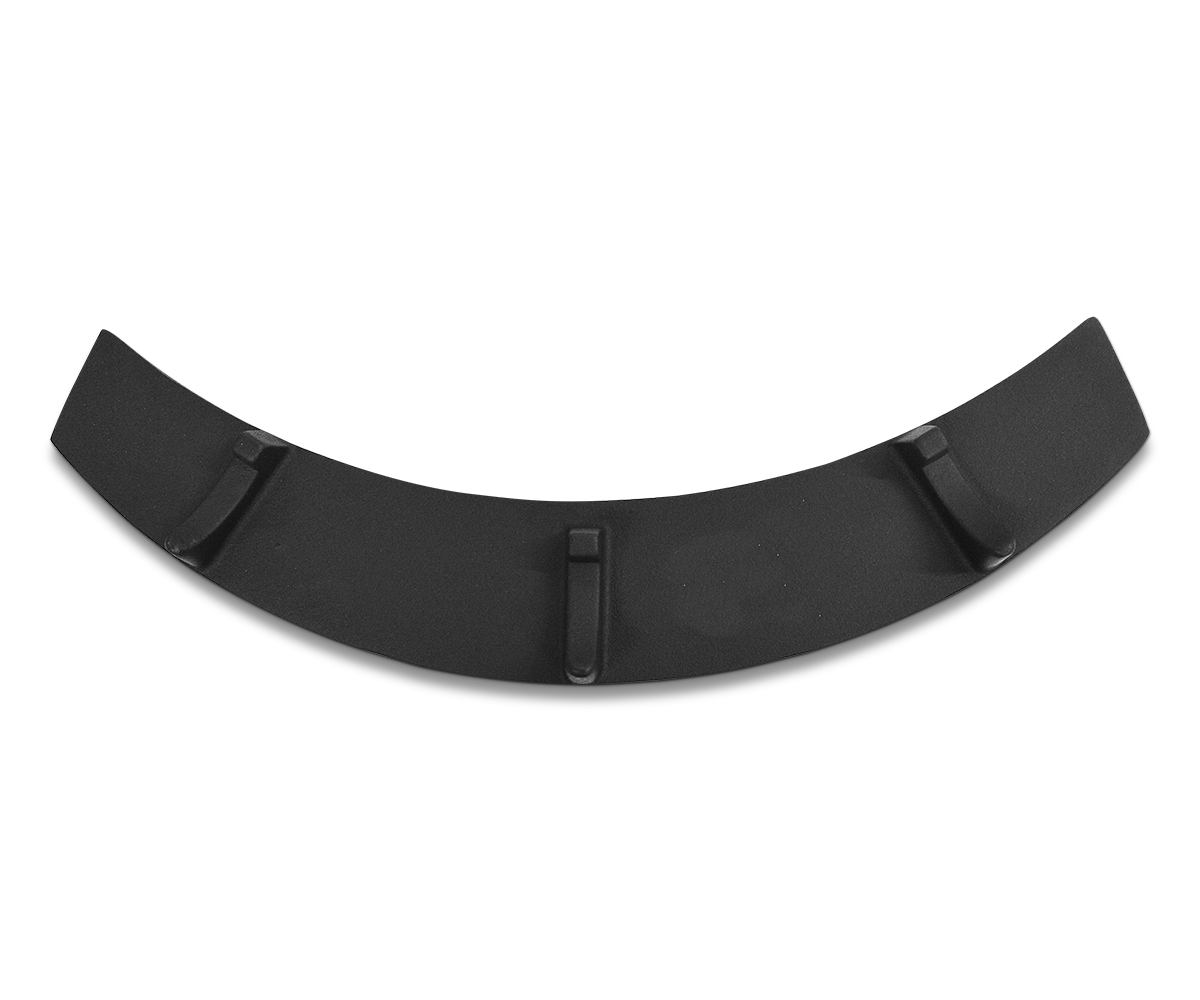

Original Luftkastenabdeckung für den Kamineinsatz Leda Karat 512 D

• Für Modelle ab Baujahr 03/2006 sowie für Modelle bis 03/2006 in denen der Umrüstsatz verbaut ist

Leda Karat 512 D Luftkastenabdeckung Eckdaten:

• Luftabdeckung, Abdeckung
• Maße (B/L/H) 450 mm x 73 mm x 17 mm
• Position 15 in der Explosionszeichnung

Original Rückwandstein mittig B für den Kamineinsatz Leda Karat 512 D

• Es gibt verschiedene Ausmauerungen für dieses Modell. Bitte orientieren Sie sich am Baujahr oder den Maßen der Brennraumsteine
• Erfahrungsgemäß wurde dieser Feuerraumstein in Modellen ab Baujahr 03/2006 verbaut. (Serie II)

Leda Karat 512 D Rückwandstein mittig Eckdaten:

• Brennraumstein, Feuerraumstein
• Schamottstein
• Maße (B/L/H) 370 mm x 145 mm x 40 mm
• Material Schamotte
• gewellte Oberfläche

Original Rückwandstein oben B für den Kamineinsatz Leda Karat 512 D

• Es gibt verschiedene Ausmauerungen für dieses Modell. Bitte orientieren Sie sich am Baujahr oder den Maßen der Brennraumsteine.
• Erfahrungsgemäß wurde dieser Feuerraumstein in Modellen ab Baujahr 03/2006 verbaut. (Serie II)

Leda Karat 512 D Rückwandstein oben Eckdaten:

• Brennraumstein, Feuerraumstein
• Maße (B/L/H) 370 mm x 160 mm x 40 mm
• Material Schamotte
• gewellte Oberfläche
• Position 5 in der Explosionszeichnung

Original Rückwandstein unten B für den Kamineinsatz Leda Karat 512 D

• Es gibt verschiedene Ausmauerungen für dieses Modell. Bitte orientieren Sie sich am Baujahr oder den Maßen der Brennraumsteine
• Erfahrungsgemäß wurde dieser Feuerraumstein in Modellen ab Baujahr 03/2006 verbaut. (Serie II)

Leda Karat 512 D Rückwandstein unten Eckdaten:

• Brennraumstein, Feuerraumstein
• Schamottstein
• Maße (B/L/H) 370 mm x 100 mm x 25/40 mm
• Material Schamotte
• gewellte Oberfläche

Original Seitenstein links hinten B für den Kamineinsatz Leda Karat 512 D

• Es gibt verschiedene Ausmauerungen für dieses Modell. Bitte orientieren Sie sich am Baujahr oder den Maßen der Brennraumsteine.
• Erfahrungsgemäß wurde dieser Feuerraumstein in Modellen ab Baujahr 03/2006 verbaut. (Serie II)

Leda Karat 512 D Seitenstein links hinten Eckdaten:

• Brennraumstein, Feuerraumstein
• Schamottstein
• Maße (B/L/H) 145 mm x 465 mm x 40 mm
• Material Schamotte
• gewellte Oberfläche
• Position 2 in der Explosionszeichnung

Original Seitenstein links vorne B für den Kamineinsatz Leda Karat 512 D

• Es gibt verschiedene Ausmauerungen für dieses Modell. Bitte orientieren Sie sich am Baujahr oder den Maßen der Brennraumsteine.
• Erfahrungsgemäß wurde dieser Feuerraumstein in Modellen ab Baujahr 03/2006 verbaut. (Serie II)

Leda Karat 512 D Seitenstein links vorne Eckdaten:

• Brennraumstein, Feuerraumstein
• Schamottstein
• Maße (B/L/H) 134 mm x 464 mm x 39 mm
• Material Schamotte
• Position 1 in der Explosionszeichnung

Original Seitenstein rechts A für den Kamineinsatz Leda Karat 512 D

• Der Hersteller hat die Produktion dieses Artikels eingestellt. Sofern wir über einen Restbestand verfügen, ist dieses Ersatzteil bei uns erhältlich

• Es gibt verschiedene Ausmauerungen für dieses Modell. Bitte orientieren Sie sich am Baujahr oder den Maßen der Brennraumsteine.
• Erfahrungsgemäß wurde dieser Feuerraumstein in Modellen bis Baujahr 02/2006 verbaut. (Serie I)

Leda Karat 512 D Seitenstein rechts Eckdaten:

• Brennraumstein, Feuerraumstein
• Schamottstein
• Maße (B/L/H) 265/280 mm x 3107435 mm x 35 mm
• Material Schamotte
• Position 4 in der Explosionszeichnung

Original Seitenstein rechts hinten B für den Kamineinsatz Leda Karat 512 D

• Es gibt verschiedene Ausmauerungen für dieses Modell. Bitte orientieren Sie sich am Baujahr oder den Maßen der Brennraumsteine.
• Erfahrungsgemäß wurde dieser Feuerraumstein in Modellen ab Baujahr 03/2006 verbaut. (Serie II)

Leda Karat 512 D Seitenstein rechts hinten Eckdaten:

• Brennraumstein, Feuerraumstein
• Schamottstein
• Maße (B/L/H) 145 mm x 465 mm x 40 mm
• Material Schamotte
• gewellte Oberfläche
• Position 2 in der Explosionszeichnung

Original Seitenstein rechts vorne B für den Kamineinsatz Leda Karat 512 D

• Es gibt verschiedene Ausmauerungen für dieses Modell. Bitte orientieren Sie sich am Baujahr oder den Maßen der Brennraumsteine.
• Erfahrungsgemäß wurde dieser Feuerraumstein in Modellen ab Baujahr 03/2006 verbaut. (Serie II)

Leda Karat 512 D Seitenstein rechts vorne Eckdaten:

• Brennraumstein, Feuerraumstein
• Schamottstein
• Maße (B/L/H) 134 mm x 464 mm x 39 mm
• Material Schamotte
• Position 1 in der Explosionszeichnung

Original Sichtscheibe für den Kamineinsatz Leda Karat 512 D

Leda Karat 512 D Sichtscheibe Eckdaten:

• Scheibe, Kaminscheibe
• Maße (B/L) 430 mm x 566,2 mm
• Material Glas
• Form gebogen
• hitzebeständig

Original Stehrost für den Kamineinsatz Leda Karat 512 D

• Erfahrungsgemäß wurde dieser Stehrost in Modellen ab Baujahr 03/2006 verbaut. (Serie II)

Leda Karat 512 D Stehrost Eckdaten:

• Holzfang, Aschefang
• Material Guss
• Form rund
• Position 12 in der Explosionszeichnung

Original Umbausatz für den Kaminofen Leda Karat 512 D

• Für Modelle bis Baujahr 02/2006
• Der Hersteller hat die Produktion der Brennraumsteine für Modelle bis Baujahr 02/2006 eingestellt. Es wurde eine Alternative geschaffen. Es können - mit Verwendung des Umbausatzes - die Brennraumsteine der Geräte ab Baujahr 03/2006 verwendet werdet. Beim ersten Umbau auf diese „neuen“ Steine ist es erforderlich, dass einmalig das Umbauset bestellt wird.
• Lieferumfang: Umbausatz und passende Feuerraumauskleidung

• 12-teiliges Set

Leda Karat 512 D Umbausatz Eckdaten:

• Umbausatz, Feuerraumauskleidung, Brennraumsteine

• Material Schamotte
• Bodenstein links (250/300 x 161/190 x 35 mm), Bodenstein rechts (250/300 x 161/190 x 35 mm)
• Seitenstein links vorne (464 x 134 x 39 mm), Seitenstein rechts vorne (464 x 134 x 39 mm)
• Seitenstein links hinten (145 x 465 x 40 mm), Seitenstein rechts hinten (145 x 465 x 40 mm)
• Rückwandstein unten (100 x 370 x 25/40 mm), Rückwandstein mittig (370 x 145 x 40 mm)
• Rückwandstein oben (370 x 160 x 40 mm)

• Material Guss
• Stehrost
• Luftkastenabdeckung
• Zugumlenkung (398 x 75 mm)

• Die Abbildung zeigt nur die Brennraumsteine die Guss-Ersatzteile sind nicht abgebildet

Original Halterung für Zugumlenkung für den Kamineinsatz Leda Karat 512 D

• Erfahrungsgemäß wurde diese Halterung in Modellen bis Baujahr 02/2006 verbaut. (Serie I)

Leda Karat 512 D Halterung für Zugumlenkung Eckdaten:

• Haltevorrichtung, Halter
• Maße (B/L/H) 334/362 mm x 48 mm x 12 mm
• Material Metall

Original Zugumlenkung hinten B für den Kamineinsatz Leda Karat 512 D

• Erfahrungsgemäß wurde diese Rauchumlenkplatte in Modellen ab Baujahr 03/2006 verbaut. (Serie II)

Leda Karat 512 D Zugumlenkung hinten Eckdaten:

• Rauchumlenkung, Umlenkung
• Maße (B/L/H) 315 mm x 220 mm x 28 mm
• Material Guss

Original Zugumlenkung oben B für den Kamineinsatz Leda Karat 512 D

• Erfahrungsgemäß wurde diese Rauchumlenkplatte in Modellen ab Baujahr 03/2006 verbaut. (Serie II)

Leda Karat 512 D Zugumlenkung oben Eckdaten:

• Rauchumlenkung, Umlenkung
• Maße (B/L/H) 325 mm x 182 mm x 45 mm
• Material Guss
• Position 21 in der Explosionszeichnung

Original Zugumlenkung unten A für den Kamineinsatz Leda Karat 512 D

• Erfahrungsgemäß wurde diese Rauchumlenkplatte in Modellen bis Baujahr 03/2006 verbaut. (Serie I)

Leda Karat 512 D Zugumlenkung unten Eckdaten:

• Prallplatte, Flammenschild
• Maße (B/L/H) 324/368 mm x 207 mm x 41/120 mm
• Material Guss
• Position 19 in der Explosionszeichnung

Original Zugumlenkung unten B für den Kamineinsatz Leda Karat 512 D

• Erfahrungsgemäß wurde diese Rauchumlenkplatte in Modellen ab Baujahr 03/2006 verbaut. (Serie II)

Leda Karat 512 D Zugumlenkung unten Eckdaten:

• Prallplatte, Umlenkung
• Maße (B/L) 398 mm x 75 mm
• Material Guss

Original Zugumlenkung vorne B für den Kamineinsatz Leda Karat 512 D

• Erfahrungsgemäß wurde diese Rauchumlenkplatte in Modellen ab Baujahr 03/2006 verbaut. (Serie II)

Leda Karat 512 D Zugumlenkung vorne Eckdaten:

• Rauchgasumlenkung, Rauchumlenkung
• Maße (B/L/H) 324/368 mm x 207 mm x 41/120 mm
• Material Guss
• Position 19 in der Explosionszeichnung

Original Bodenstein links B für den Kamineinsatz Leda Karat 512 N

• Es gibt verschiedene Ausmauerungen für dieses Modell. Bitte orientieren Sie sich am Baujahr oder den Maßen der Brennraumsteine.
• Erfahrungsgemäß wurde dieser Feuerraumstein in Modellen ab Baujahr 03/2006 verbaut. (Serie II)

Leda Karat 512 N Bodenstein links Eckdaten:

• Brennraumstein, Feuerraumstein
• Schamottstein
• Maße (B/L/H) 161/190 mm x 250/300 mm x 35 mm
• Material Schamotte
• Position 9 in der Explosionszeichnung

Original Bodenstein rechts B für den Kamineinsatz Leda Karat 512 N

• Es gibt verschiedene Ausmauerungen für dieses Modell. Bitte orientieren Sie sich am Baujahr oder den Maßen der Brennraumsteine.
• Erfahrungsgemäß wurde dieser Feuerraumstein in Modellen ab Baujahr 03/2006 verbaut. (Serie II)

Leda Karat 512 N Bodenstein rechts Eckdaten:

• Brennraumstein, Feuerraumstein
• Schamottstein
• Maße (B/L/H) 161/190 mm x 250/300 mm x 35 mm
• Material Schamotte
• Position 8 in der Explosionszeichnung

Dichtung Set für den Kamineinsatz Leda Karat 512 N

• Zum Auftragen des Silikons wird eine Kartuschenpresse benötigt.

• 8-teiliges Set

Leda Karat 512 N Dichtung Eckdaten:

• Scheibendichtung
• Hohlkordeldichtung
• Durchmesser 8 mm
• Länge 3 m
• selbstklebend

• Türdichtung
• Kordeldichtung
• Durchmesser 10 mm
• Länge 3 m

• Dichtungshülse (verbindet die Enden der Türdichtung)
• Lieferumfang 1 Stück

• Dichtungsabbinder für die Türdichtung (verhindern das Ausfransen der Dichtschnurenden)
• Lieferumfang 4 Streifen

• Silikon zur Befestigung der Türdichtung
• Lieferumfang 1 Kartusche

Original Feuerraumauskleidung B für den Kamineinsatz Leda Karat 512 N

• Es gibt verschiedene Ausmauerungen für dieses Modell. Bitte orientieren Sie sich am Baujahr oder den Maßen der Brennraumsteine.
• Erfahrungsgemäß wurden diese Feuerraumsteine in Modellen ab Baujahr 03/2006 verbaut. (Serie II)

• 9-teiliges Set

Leda Karat 512 N Feuerraumauskleidung Eckdaten:

• 9- Stück
• Feuerraumauskleidung, Brennraumsteine

• Material Schamotte
• gewellte Oberfläche bei den stehenden Steinen

• Bodenstein links (250/300 x 161/190 x 35 mm)
• Bodenstein rechts (250/300 x 161/190 x 35 mm)
• Seitenstein links vorne (464 x 134 x 39 mm)
• Seitenstein links hinten (145 x 465 x 40 mm)
• Seitenstein rechts vorne
• Seitenstein rechts hinten (145 x 465 x 40 mm)
• Rückwandstein unten (100 x 370 x 25/40 mm)
• Rückwandstein mittig (370 x 145 x 40 mm)
• Rückwandstein oben (370 x 160 x 40 mm)

Original Luftkastenabdeckung für den Kamineinsatz Leda Karat 512 N

• Für Modelle ab Baujahr 03/2006 sowie für Modelle bis 03/2006 in denen der Umrüstsatz verbaut ist

Leda Karat 512 N Luftkastenabdeckung Eckdaten:

• Luftabdeckung, Abdeckung Luftkasten
• Maße (B/L/H) 450 mm x 73 mm x 17 mm
• Material Guss

Original Rückwandstein mittig B für den Kamineinsatz Leda Karat 512 N

• Es gibt verschiedene Ausmauerungen für dieses Modell. Bitte orientieren Sie sich am Baujahr oder den Maßen der Brennraumsteine
• Erfahrungsgemäß wurde dieser Feuerraumstein in Modellen ab Baujahr 03/2006 verbaut. (Serie II)

Leda Karat 512 N Rückwandstein mittig Eckdaten:

• Brennraumstein, Feuerraumstein
• Schamottstein
• Maße (B/L/H) 370 mm x 145 mm x 40 mm
• Material Schamotte
• gewellte Oberfläche

Original Rückwandstein oben B für den Kamineinsatz Leda Karat 512 N

• Es gibt verschiedene Ausmauerungen für dieses Modell. Bitte orientieren Sie sich am Baujahr oder den Maßen der Brennraumsteine.
• Erfahrungsgemäß wurde dieser Feuerraumstein in Modellen ab Baujahr 03/2006 verbaut. (Serie II)

Leda Karat 512 N Rückwandstein oben Eckdaten:

• Brennraumstein, Feuerraumstein
• Maße (B/L/H) 370 mm x 160 mm x 40 mm
• Material Schamotte
• gewellte Oberfläche
• Position 5 in der Explosionszeichnung

Original Rückwandstein unten B für den Kamineinsatz Leda Karat 512 N

• Es gibt verschiedene Ausmauerungen für dieses Modell. Bitte orientieren Sie sich am Baujahr oder den Maßen der Brennraumsteine
• Erfahrungsgemäß wurde dieser Feuerraumstein in Modellen ab Baujahr 03/2006 verbaut. (Serie II)

Leda Karat 512 N Rückwandstein unten Eckdaten:

• Brennraumstein, Feuerraumstein
• Schamottstein
• Maße (B/L/H) 370 mm x 100 mm x 25/40 mm
• Material Schamotte
• gewellte Oberfläche

Original Seitenstein links hinten B für den Kamineinsatz Leda Karat 512 N

• Es gibt verschiedene Ausmauerungen für dieses Modell. Bitte orientieren Sie sich am Baujahr oder den Maßen der Brennraumsteine.
• Erfahrungsgemäß wurde dieser Feuerraumstein in Modellen ab Baujahr 03/2006 verbaut. (Serie II)

Leda Karat 512 N Seitenstein links hinten Eckdaten:

• Brennraumstein, Feuerraumstein
• Schamottstein
• Maße (B/L/H) 145 mm x 465 mm x 40 mm
• Material Schamotte
• gewellte Oberfläche
• Position 2 in der Explosionszeichnung

Original Seitenstein links vorne B für den Kamineinsatz Leda Karat 512 N

• Es gibt verschiedene Ausmauerungen für dieses Modell. Bitte orientieren Sie sich am Baujahr oder den Maßen der Brennraumsteine.
• Erfahrungsgemäß wurde dieser Feuerraumstein in Modellen ab Baujahr 03/2006 verbaut. (Serie II)

Leda Karat 512 N Seitenstein links vorne Eckdaten:

• Brennraumstein, Feuerraumstein
• Schamottstein
• Maße (B/L/H) 134 mm x 464 mm x 39 mm
• Material Schamotte
• Position 1 in der Explosionszeichnung

Original Seitenstein rechts A für den Kamineinsatz Leda Karat 512 N

• Der Hersteller hat die Produktion dieses Artikels eingestellt. Sofern wir über einen Restbestand verfügen, ist dieses Ersatzteil bei uns erhältlich

• Es gibt verschiedene Ausmauerungen für dieses Modell. Bitte orientieren Sie sich am Baujahr oder den Maßen der Brennraumsteine.
• Erfahrungsgemäß wurde dieser Feuerraumstein in Modellen bis Baujahr 02/2006 verbaut. (Serie I)

Leda Karat 512 N Seitenstein rechts Eckdaten:

• Brennraumstein, Feuerraumstein
• Schamottstein
• Maße (B/L/H) 265/280 mm x 3107435 mm x 35 mm
• Material Schamotte
• Position 4 in der Explosionszeichnung

Original Seitenstein rechts hinten B für den Kamineinsatz Leda Karat 512 N

• Es gibt verschiedene Ausmauerungen für dieses Modell. Bitte orientieren Sie sich am Baujahr oder den Maßen der Brennraumsteine.
• Erfahrungsgemäß wurde dieser Feuerraumstein in Modellen ab Baujahr 03/2006 verbaut. (Serie II)

Leda Karat 512 N Seitenstein rechts hinten Eckdaten:

• Brennraumstein, Feuerraumstein
• Schamottstein
• Maße (B/L/H) 145 mm x 465 mm x 40 mm
• Material Schamotte
• gewellte Oberfläche
• Position 2 in der Explosionszeichnung

Original Seitenstein rechts vorne B für den Kamineinsatz Leda Karat 512 N

• Es gibt verschiedene Ausmauerungen für dieses Modell. Bitte orientieren Sie sich am Baujahr oder den Maßen der Brennraumsteine.
• Erfahrungsgemäß wurde dieser Feuerraumstein in Modellen ab Baujahr 03/2006 verbaut. (Serie II)

Leda Karat 512 N Seitenstein rechts vorne Eckdaten:

• Brennraumstein, Feuerraumstein
• Schamottstein
• Maße (B/L/H) 134 mm x 464 mm x 39 mm
• Material Schamotte
• Position 1 in der Explosionszeichnung

Original Sichtscheibe für den Kamineinsatz Leda Karat 512 N

Leda Karat 512 N Sichtscheibe Eckdaten:

• Glaskeramik, Schauglas
• Maße (B/L) 430 mm x 566,2 mm
• Material Glas
• Form gebogen
• hitzebeständig

Original Umbausatz für den Kaminofen Leda Karat 512 N

• Für Modelle bis Baujahr 02/2006
• Der Hersteller hat die Produktion der Brennraumsteine für Modelle bis Baujahr 02/2006 eingestellt. Es wurde eine Alternative geschaffen. Es können - mit Verwendung des Umbausatzes - die Brennraumsteine der Geräte ab Baujahr 03/2006 verwendet werdet. Beim ersten Umbau auf diese „neuen“ Steine ist es erforderlich, dass einmalig das Umbauset bestellt wird.
• Lieferumfang: Umbausatz und passende Feuerraumauskleidung

• 12-teiliges Set

Leda Karat 512 N Umbausatz Eckdaten:

• Umbausatz, Feuerraumauskleidung, Brennraumsteine

• Material Schamotte
• Bodenstein links (250/300 x 161/190 x 35 mm), Bodenstein rechts (250/300 x 161/190 x 35 mm)
• Seitenstein links vorne (464 x 134 x 39 mm), Seitenstein rechts vorne (464 x 134 x 39 mm)
• Seitenstein links hinten (145 x 465 x 40 mm), Seitenstein rechts hinten (145 x 465 x 40 mm)
• Rückwandstein unten (100 x 370 x 25/40 mm), Rückwandstein mittig (370 x 145 x 40 mm)
• Rückwandstein oben (370 x 160 x 40 mm)

• Material Guss
• Stehrost
• Luftkastenabdeckung
• Zugumlenkung (398 x 75 mm)

• Die Abbildung zeigt nur die Brennraumsteine die Guss-Ersatzteile sind nicht abgebildet

Original Zugumlenkung B für den Kamineinsatz Leda Karat 512 N

• Erfahrungsgemäß wurde diese Rauchumlenkplatte in Modellen ab Baujahr 03/2006 verbaut. (Serie II)

Leda Karat 512 N Zugumlenkung Eckdaten:

• Rauchgasumlenkung, Flammenschild
• Maße (B/L) 398 mm x 75 mm
• Material Guss

Original Halterung für Zugumlenkung für den Kamineinsatz Leda Karat 512 N

• Erfahrungsgemäß wurde diese Halterung in Modellen bis Baujahr 02/2006 verbaut. (Serie I)

Leda Karat 512 N Halterung für Zugumlenkung Eckdaten:

• Haltevorrichtung, Halter

Original Bodenstein links B für den Kamineinsatz Leda Karat 512 W

• Es gibt verschiedene Ausmauerungen für dieses Modell. Bitte orientieren Sie sich am Baujahr oder den Maßen der Brennraumsteine.
• Erfahrungsgemäß wurde dieser Feuerraumstein in Modellen ab Baujahr 03/2006 verbaut. (Serie II)

Leda Karat 512 W Bodenstein links Eckdaten:

• Brennraumstein, Feuerraumstein
• Schamottstein
• Maße (B/L/H) 161/190 mm x 250/300 mm x 35 mm
• Material Schamotte
• Position 9 in der Explosionszeichnung

Original Bodenstein rechts B für den Kamineinsatz Leda Karat 512 W

• Es gibt verschiedene Ausmauerungen für dieses Modell. Bitte orientieren Sie sich am Baujahr oder den Maßen der Brennraumsteine.
• Erfahrungsgemäß wurde dieser Feuerraumstein in Modellen ab Baujahr 03/2006 verbaut. (Serie II)

Leda Karat 512 W Bodenstein rechts Eckdaten:

• Brennraumstein, Feuerraumstein
• Schamottstein
• Maße (B/L/H) 161/190 mm x 250/300 mm x 35 mm
• Material Schamotte
• Position 8 in der Explosionszeichnung

Dichtung Set für den Kamineinsatz Leda Karat 512 W

• Zum Auftragen des Silikons wird eine Kartuschenpresse benötigt.

• 8-teiliges Set

Leda Karat 512 W Dichtung Eckdaten:

• Scheibendichtung
• Hohlkordeldichtung
• Durchmesser 8 mm
• Länge 3 m
• selbstklebend

• Türdichtung
• Kordeldichtung
• Durchmesser 10 mm
• Länge 3 m

• Dichtungshülse (verbindet die Enden der Türdichtung)
• Lieferumfang 1 Stück

• Dichtungsabbinder für die Türdichtung (verhindern das Ausfransen der Dichtschnurenden)
• Lieferumfang 4 Streifen

• Silikon zur Befestigung der Türdichtung
• Lieferumfang 1 Kartusche

Original Feuerraumauskleidung B für den Kamineinsatz Leda Karat 512 W

• Es gibt verschiedene Ausmauerungen für dieses Modell. Bitte orientieren Sie sich am Baujahr oder den Maßen der Brennraumsteine.
• Erfahrungsgemäß wurden diese Feuerraumsteine in Modellen ab Baujahr 03/2006 verbaut. (Serie II)

• 9-teiliges Set

Leda Karat 512 W Feuerraumauskleidung Eckdaten:

• 9- Stück
• Feuerraumauskleidung, Brennraumsteine

• Material Schamotte
• gewellte Oberfläche bei den stehenden Steinen

• Bodenstein links (250/300 x 161/190 x 35 mm)
• Bodenstein rechts (250/300 x 161/190 x 35 mm)
• Seitenstein links vorne (464 x 134 x 39 mm)
• Seitenstein links hinten (145 x 465 x 40 mm)
• Seitenstein rechts vorne
• Seitenstein rechts hinten (145 x 465 x 40 mm)
• Rückwandstein unten (100 x 370 x 25/40 mm)
• Rückwandstein mittig (370 x 145 x 40 mm)
• Rückwandstein oben (370 x 160 x 40 mm)

Original Luftkastenabdeckung für den Kamineinsatz Leda Karat 512 W

• Für Modelle ab Baujahr 03/2006 sowie für Modelle bis 03/2006 in denen der Umrüstsatz verbaut ist

Leda Karat 512 W Luftkastenabdeckung Eckdaten:

• Luftabdeckung, Abdeckung
• Maße (B/L/H) 450 mm x 73 mm x 17 mm
• Material Guss

Original Rückwandstein mittig B für den Kamineinsatz Leda Karat 512 W

• Es gibt verschiedene Ausmauerungen für dieses Modell. Bitte orientieren Sie sich am Baujahr oder den Maßen der Brennraumsteine
• Erfahrungsgemäß wurde dieser Feuerraumstein in Modellen ab Baujahr 03/2006 verbaut. (Serie II)

Leda Karat 512 W Rückwandstein mittig Eckdaten:

• Brennraumstein, Feuerraumstein
• Schamottstein
• Maße (B/L/H) 370 mm x 145 mm x 40 mm
• Material Schamotte
• gewellte Oberfläche

Original Rückwandstein oben B für den Kamineinsatz Leda Karat 512 W

• Es gibt verschiedene Ausmauerungen für dieses Modell. Bitte orientieren Sie sich am Baujahr oder den Maßen der Brennraumsteine.
• Erfahrungsgemäß wurde dieser Feuerraumstein in Modellen ab Baujahr 03/2006 verbaut. (Serie II)

Leda Karat 512 W Rückwandstein oben Eckdaten:

• Brennraumstein, Feuerraumstein
• Maße (B/L/H) 370 mm x 160 mm x 40 mm
• Material Schamotte
• gewellte Oberfläche
• Position 5 in der Explosionszeichnung

Original Rückwandstein unten B für den Kamineinsatz Leda Karat 512 W

• Es gibt verschiedene Ausmauerungen für dieses Modell. Bitte orientieren Sie sich am Baujahr oder den Maßen der Brennraumsteine
• Erfahrungsgemäß wurde dieser Feuerraumstein in Modellen ab Baujahr 03/2006 verbaut. (Serie II)

Leda Karat 512 W Rückwandstein unten Eckdaten:

• Brennraumstein, Feuerraumstein
• Schamottstein
• Maße (B/L/H) 370 mm x 100 mm x 25/40 mm
• Material Schamotte
• gewellte Oberfläche

Original Seitenstein links hinten B für den Kamineinsatz Leda Karat 512 W

• Es gibt verschiedene Ausmauerungen für dieses Modell. Bitte orientieren Sie sich am Baujahr oder den Maßen der Brennraumsteine.
• Erfahrungsgemäß wurde dieser Feuerraumstein in Modellen ab Baujahr 03/2006 verbaut. (Serie II)

Leda Karat 512 W Seitenstein links hinten Eckdaten:

• Brennraumstein, Feuerraumstein
• Schamottstein
• Maße (B/L/H) 145 mm x 465 mm x 40 mm
• Material Schamotte
• gewellte Oberfläche
• Position 2 in der Explosionszeichnung

Original Seitenstein links vorne B für den Kamineinsatz Leda Karat 512 W

• Es gibt verschiedene Ausmauerungen für dieses Modell. Bitte orientieren Sie sich am Baujahr oder den Maßen der Brennraumsteine.
• Erfahrungsgemäß wurde dieser Feuerraumstein in Modellen ab Baujahr 03/2006 verbaut. (Serie II)

Leda Karat 512 W Seitenstein links vorne Eckdaten:

• Brennraumstein, Feuerraumstein
• Schamottstein
• Maße (B/L/H) 134 mm x 464 mm x 39 mm
• Material Schamotte
• Position 1 in der Explosionszeichnung

Original Seitenstein rechts A für den Kamineinsatz Leda Karat 512 W

• Der Hersteller hat die Produktion dieses Artikels eingestellt. Sofern wir über einen Restbestand verfügen, ist dieses Ersatzteil bei uns erhältlich

• Es gibt verschiedene Ausmauerungen für dieses Modell. Bitte orientieren Sie sich am Baujahr oder den Maßen der Brennraumsteine.
• Erfahrungsgemäß wurde dieser Feuerraumstein in Modellen bis Baujahr 02/2006 verbaut. (Serie I)

Leda Karat 512 W Seitenstein rechts Eckdaten:

• Brennraumstein, Feuerraumstein
• Schamottstein
• Maße (B/L/H) 265/280 mm x 3107435 mm x 35 mm
• Material Schamotte
• Position 4 in der Explosionszeichnung

Original Seitenstein rechts hinten B für den Kamineinsatz Leda Karat 512 W

• Es gibt verschiedene Ausmauerungen für dieses Modell. Bitte orientieren Sie sich am Baujahr oder den Maßen der Brennraumsteine.
• Erfahrungsgemäß wurde dieser Feuerraumstein in Modellen ab Baujahr 03/2006 verbaut. (Serie II)

Leda Karat 512 W Seitenstein rechts hinten Eckdaten:

• Brennraumstein, Feuerraumstein
• Schamottstein
• Maße (B/L/H) 145 mm x 465 mm x 40 mm
• Material Schamotte
• gewellte Oberfläche
• Position 2 in der Explosionszeichnung

Original Seitenstein rechts vorne B für den Kamineinsatz Leda Karat 512 W

• Es gibt verschiedene Ausmauerungen für dieses Modell. Bitte orientieren Sie sich am Baujahr oder den Maßen der Brennraumsteine.
• Erfahrungsgemäß wurde dieser Feuerraumstein in Modellen ab Baujahr 03/2006 verbaut. (Serie II)

Leda Karat 512 W Seitenstein rechts vorne Eckdaten:

• Brennraumstein, Feuerraumstein
• Schamottstein
• Maße (B/L/H) 134 mm x 464 mm x 39 mm
• Material Schamotte
• Position 1 in der Explosionszeichnung

Original Sichtscheibe für den Kamineinsatz Leda Karat 512 W

Leda Karat 512 W Sichtscheibe Eckdaten:

• Glas, Schauglas
• Maße (B/L) 430 mm x 566,2 mm
• Material Glas
• Form prismatisch
• hitzebeständig

Original Umbausatz für den Kaminofen Leda Karat 512 W

• Für Modelle bis Baujahr 02/2006
• Der Hersteller hat die Produktion der Brennraumsteine für Modelle bis Baujahr 02/2006 eingestellt. Es wurde eine Alternative geschaffen. Es können - mit Verwendung des Umbausatzes - die Brennraumsteine der Geräte ab Baujahr 03/2006 verwendet werdet. Beim ersten Umbau auf diese „neuen“ Steine ist es erforderlich, dass einmalig das Umbauset bestellt wird.
• Lieferumfang: Umbausatz und passende Feuerraumauskleidung

• 12-teiliges Set

Leda Karat 512 W Umbausatz Eckdaten:

• Umbausatz, Feuerraumauskleidung, Brennraumsteine

• Material Schamotte
• Bodenstein links (250/300 x 161/190 x 35 mm), Bodenstein rechts (250/300 x 161/190 x 35 mm)
• Seitenstein links vorne (464 x 134 x 39 mm), Seitenstein rechts vorne (464 x 134 x 39 mm)
• Seitenstein links hinten (145 x 465 x 40 mm), Seitenstein rechts hinten (145 x 465 x 40 mm)
• Rückwandstein unten (100 x 370 x 25/40 mm), Rückwandstein mittig (370 x 145 x 40 mm)
• Rückwandstein oben (370 x 160 x 40 mm)

• Material Guss
• Stehrost
• Luftkastenabdeckung
• Zugumlenkung (398 x 75 mm)

• Die Abbildung zeigt nur die Brennraumsteine die Guss-Ersatzteile sind nicht abgebildet

Original Zugumlenkung B für den Kamineinsatz Leda Karat 512 W

• Erfahrungsgemäß wurde diese Rauchumlenkplatte in Modellen ab Baujahr 03/2006 verbaut. (Serie II)

Leda Karat 512 W Zugumlenkung Eckdaten:

• Prallplatte, Umlenkung
• Maße (B/L) 398 mm x 75 mm
• Material Guss

Original Halterung für Zugumlenkung für den Kamineinsatz Leda Karat 512 W

• Erfahrungsgemäß wurde diese Halterung in Modellen bis Baujahr 02/2006 verbaut. (Serie I)

Leda Karat 512 W Halterung für Zugumlenkung Eckdaten:

• Haltevorrichtung, Halter
