Ersatzteile für Leda Karat 510 Kaminofen

Original Schubstange für Anheizklappe A für den Kaminofen Leda Karat 510 D

• Es gibt verschiedene Ausführungen für dieses Modell. Bitte orientieren Sie sich am Baujahr oder der genauen Modellbezeichnung.
• Erfahrungsgemäß wurde dieser Feuerraumstein in Modellen bis Baujahr 02/2006 verbaut. (Serie I)

Leda Karat 510 D Schubstange für Anheizklappe Eckdaten:

• Maße (B/L/H) 15 mm x 345 mm x 9 mm
• Material Stahl

Original Bodenstein links B für den Kamineinsatz Leda Karat 510 D

• Es gibt verschiedene Ausmauerungen für dieses Modell. Bitte orientieren Sie sich am Baujahr oder den Maßen der Brennraumsteine.
• Erfahrungsgemäß wurde dieser Feuerraumstein in Modellen ab Baujahr 03/2006 verbaut. (Serie II)

Leda Karat 510 D Bodenstein links Eckdaten:

• Brennraumstein, Feuerraumstein
• Schamottstein
• Maße (B/L/H) 161/190 mm x 250/300 mm x 35 mm
• Material Schamotte
• Position 9 in der Explosionszeichnung

Original Bodenstein rechts B für den Kamineinsatz Leda Karat 510 D

• Es gibt verschiedene Ausmauerungen für dieses Modell. Bitte orientieren Sie sich am Baujahr oder den Maßen der Brennraumsteine.
• Erfahrungsgemäß wurde dieser Feuerraumstein in Modellen ab Baujahr 03/2006 verbaut. (Serie II)

Leda Karat 510 D Bodenstein rechts Eckdaten:

• Brennraumstein, Feuerraumstein
• Schamottstein
• Maße (B/L/H) 161/190 mm x 250/300 mm x 35 mm
• Material Schamotte
• Position 8 in der Explosionszeichnung

Original Feuerraumauskleidung B für den Kamineinsatz Leda Karat 510 D

• Es gibt verschiedene Ausmauerungen für dieses Modell. Bitte orientieren Sie sich am Baujahr oder den Maßen der Brennraumsteine.
• Erfahrungsgemäß wurden diese Feuerraumsteine in Modellen mit flacher Sichtscheibe und dem Baujahr ab 03/2006 verbaut. (Serie II)

• 9-teiliges Set

Leda Karat 510 D Feuerraumauskleidung Eckdaten:

• 9 Stück
• Feuerraumauskleidung, Brennraumsteine

• Material Schamotte
• die stehenden Steine haben eine gewellte Oberfläche

• Bodenstein links (250/300 x 161/190 x 35 mm), Bodenstein rechts (250/300 x 161/190 x 35 mm)
• Seitenstein links vorne (130/255 x 402/461 x 40 mm), Seitenstein links hinten (145 x 465 x 40 mm)
• Seitenstein rechts vorne (130/255 x 402/461 x 40 mm), Seitenstein rechts hinten (145 x 465 x 40 mm)
• Rückwandstein unten (100 x 370 x 25/40 mm)
• Rückwandstein mittig (370 x 145 x 40 mm)
• Rückwandstein oben (370 x 160 x 40 mm)

Original Umbausatz für Feuerraumauskleidung für den Kaminofen Leda Karat 510 D

• Für Modelle bis Baujahr 02/2006 mit flacher Sichtscheibe
• Der Hersteller hat die Produktion der Brennraumsteine für Modelle bis Baujahr 02/2006 eingestellt. Es wurde eine Alternative geschaffen. Es können - mit Verwendung des Umbausatzes - die Brennraumsteine der Geräte ab Baujahr 03/2006 verwendet werdet. Beim ersten Umbau auf diese „neuen“ Steine ist es erforderlich, dass einmalig das Umbauset bestellt wird.
• Lieferumfang: Umbausatz und passende Feuerraumauskleidung

• 12-teiliges Set

Leda Karat 510 D Umbausatz für Feuerraumauskleidung Eckdaten:

• Umbausatz und passende Feuerraumauskleidung

• Material Schamotte
• Bodenstein links (250/300 x 161/190 x 35 mm), Bodenstein rechts (250/300 x 161/190 x 35 mm)
• Seitenstein links vorne (130/255 x 402/461 x40 mm), Seitenstein rechts vorne (130/255 x 402/461 x 40 mm)
• Seitenstein links hinten (145 x 465 x 40 mm), Seitenstein rechts hinten (145 x 465 x 40 mm)
• Rückwandstein unten (100 x 370 x 25/40 mm), Rückwandstein mittig (370 x 145 x 40 mm)
• Rückwandstein oben (370 x 160 x 40 mm)

• Material Guss
• Stehrost (410/385 x 45 x 10 mm)
• Luftkastenabdeckung (444 x 135 x 18 mm)
• Zugumlenkung (398 x 75 mm)

Original Rückwandstein mittig B für den Kamineinsatz Leda Karat 510 D

• Es gibt verschiedene Ausmauerungen für dieses Modell. Bitte orientieren Sie sich am Baujahr oder den Maßen der Brennraumsteine
• Erfahrungsgemäß wurde dieser Feuerraumstein in Modellen ab Baujahr 03/2006 verbaut. (Serie II)

Leda Karat 510 D Rückwandstein mittig Eckdaten:

• Brennraumstein, Feuerraumstein
• Schamottstein
• Maße (B/L/H) 370 mm x 145 mm x 40 mm
• Material Schamotte
• gewellte Oberfläche
• Position 4 in der Explosionszeichnung

Original Rückwandstein oben B für den Kamineinsatz Leda Karat 510 D

• Es gibt verschiedene Ausmauerungen für dieses Modell. Bitte orientieren Sie sich am Baujahr oder den Maßen der Brennraumsteine.
• Erfahrungsgemäß wurde dieser Feuerraumstein in Modellen ab Baujahr 03/2006 verbaut. (Serie II)

Leda Karat 510 D Rückwandstein oben Eckdaten:

• Brennraumstein, Feuerraumstein
• Maße (B/L/H) 370 mm x 160 mm x 40 mm
• Material Schamotte
• gewellte Oberfläche
• Position 5 in der Explosionszeichnung

Original Rückwandstein unten B für den Kamineinsatz Leda Karat 510 D

• Es gibt verschiedene Ausmauerungen für dieses Modell. Bitte orientieren Sie sich am Baujahr oder den Maßen der Brennraumsteine
• Erfahrungsgemäß wurde dieser Feuerraumstein in Modellen ab Baujahr 03/2006 verbaut. (Serie II)

Leda Karat 510 D Rückwandstein unten Eckdaten:

• Brennraumstein, Feuerraumstein
• Schamottstein
• Maße (B/L/H) 370 mm x 100 mm x 25/40 mm
• Material Schamotte
• gewellte Oberfläche
• Position 3 in der Explosionszeichnung

Scheibendichtung für den Kamineinsatz Leda Karat 510 D

Leda Karat 510 D Scheibendichtung Eckdaten:

• Glasdichtung, Dichtschnur
• Hohlkordeldichtung
• Länge 3,00 m
• Durchmesser 8 mm
• selbstklebend

Original Seitenstein links hinten B für den Kamineinsatz Leda Karat 510 D

• Es gibt verschiedene Ausmauerungen für dieses Modell. Bitte orientieren Sie sich am Baujahr oder den Maßen der Brennraumsteine.
• Erfahrungsgemäß wurde dieser Feuerraumstein in Modellen ab Baujahr 03/2006 verbaut. (Serie II)

Leda Karat 510 D Seitenstein links hinten Eckdaten:

• Brennraumstein, Brennofenstein
• Schamottstein
• Maße (B/L/H) 145 mm x 465 mm x 40 mm
• Material Schamotte
• gewellte Oberfläche
• Position 2 in der Explosionszeichnung

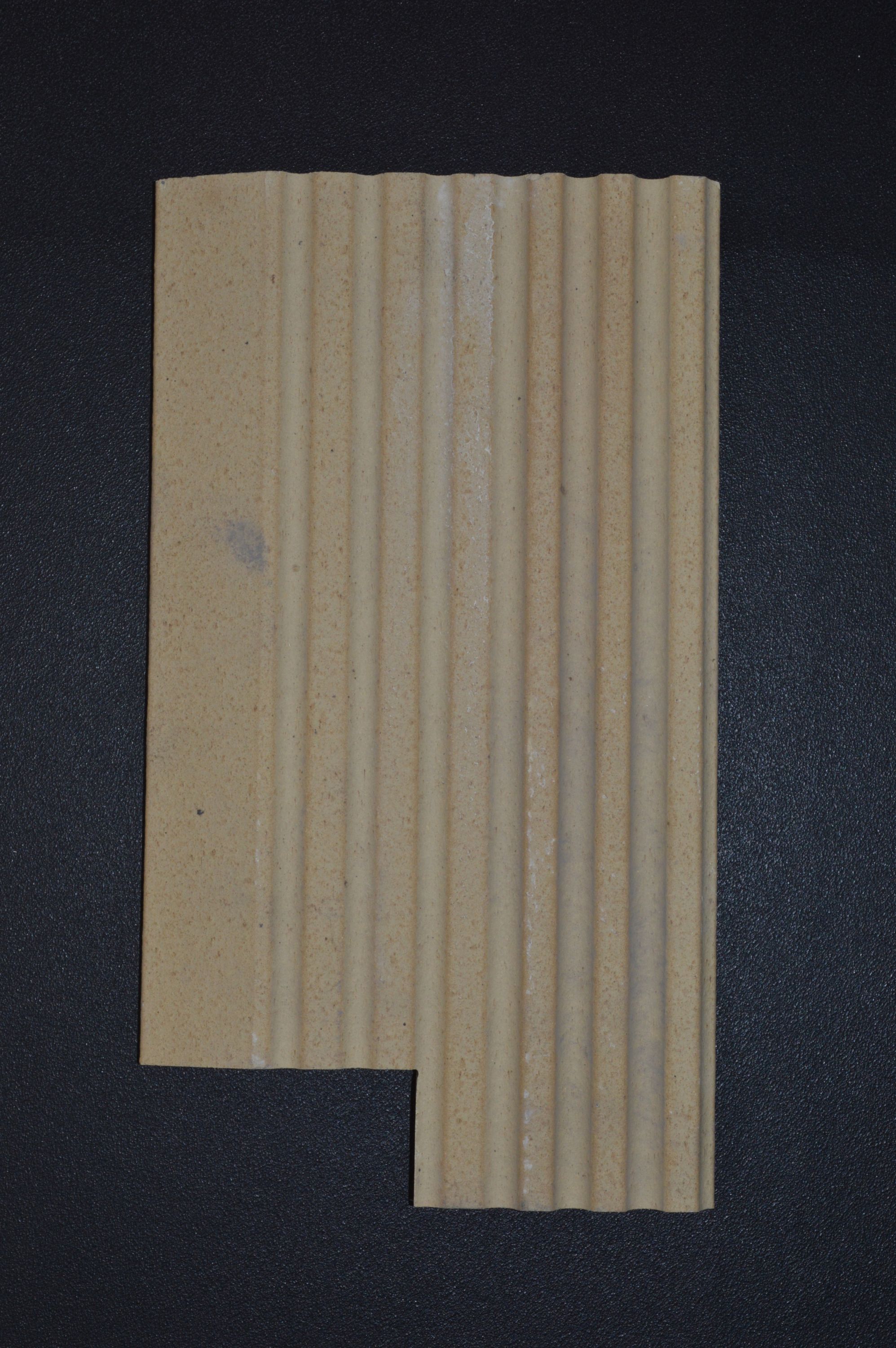

Original Seitenstein links vorne B für den Kamineinsatz Leda Karat 510 D

• Es gibt verschiedene Ausmauerungen für dieses Modell. Bitte orientieren Sie sich am Baujahr oder den Maßen der Brennraumsteine.
• Erfahrungsgemäß wurde dieser Feuerraumstein in Modellen ab Baujahr 03/2006 verbaut. (Serie II)

Leda Karat 510 D Seitenstein links vorne Eckdaten:

• Kaminofenstein, Holzofenstein
• Schamottstein
• Maße (B/L/H) 130/255 mm x 402/461 mm x 40 mm
• Material Schamotte
• Position 1 in der Explosionszeichnung

Original Seitenstein rechts hinten B für den Kamineinsatz Leda Karat 510 D

• Es gibt verschiedene Ausmauerungen für dieses Modell. Bitte orientieren Sie sich am Baujahr oder den Maßen der Brennraumsteine.
• Erfahrungsgemäß wurde dieser Feuerraumstein in Modellen ab Baujahr 03/2006 verbaut. (Serie II)

Leda Karat 510 D Seitenstein rechts hinten Eckdaten:

• Brennraumstein, Feuerraumstein
• Schamottstein
• Maße (B/L/H) 145 mm x 465 mm x 40 mm
• Material Schamotte
• gewellte Oberfläche
• Position 2 in der Explosionszeichnung

Original Seitenstein rechts vorne B für den Kamineinsatz Leda Karat 510 D

• Es gibt verschiedene Ausmauerungen für dieses Modell. Bitte orientieren Sie sich am Baujahr oder den Maßen der Brennraumsteine.
• Erfahrungsgemäß wurde dieser Feuerraumstein in Modellen ab Baujahr 03/2006 verbaut. (Serie II)

Leda Karat 510 D Seitenstein rechts vorne Eckdaten:

• Kaminofenstein, Ofenstein
• Schamottstein
• Maße (B/L/H) 130/255 mm x 402/461 mm x 40 mm
• Material Schamotte
• gewellte Oberfläche
• Position 7 in der Explosionszeichnung

Original Sichtscheibe für den Kamineinsatz Leda Karat 510 D

Leda Karat 510 D Sichtscheibe Eckdaten:

• Ofenglas, Glasscheibe
• Maße (B/L/H) 440 mm x 443 mm x 5 mm
• Material Glas
• Form flach
• hitzebeständig

Original Stehrost für den Kamineinsatz Leda Karat 510 D

• Erfahrungsgemäß wurde dieser Stehrost in Modellen ab Baujahr 03/2006 verbaut. (Serie II)

Leda Karat 510 D Stehrost Eckdaten:

• Holzfang, Aschefang
• Maße (B/L/H) 410/385 mm x 45 mm x 10 mm
• Material Guss
• Form flach

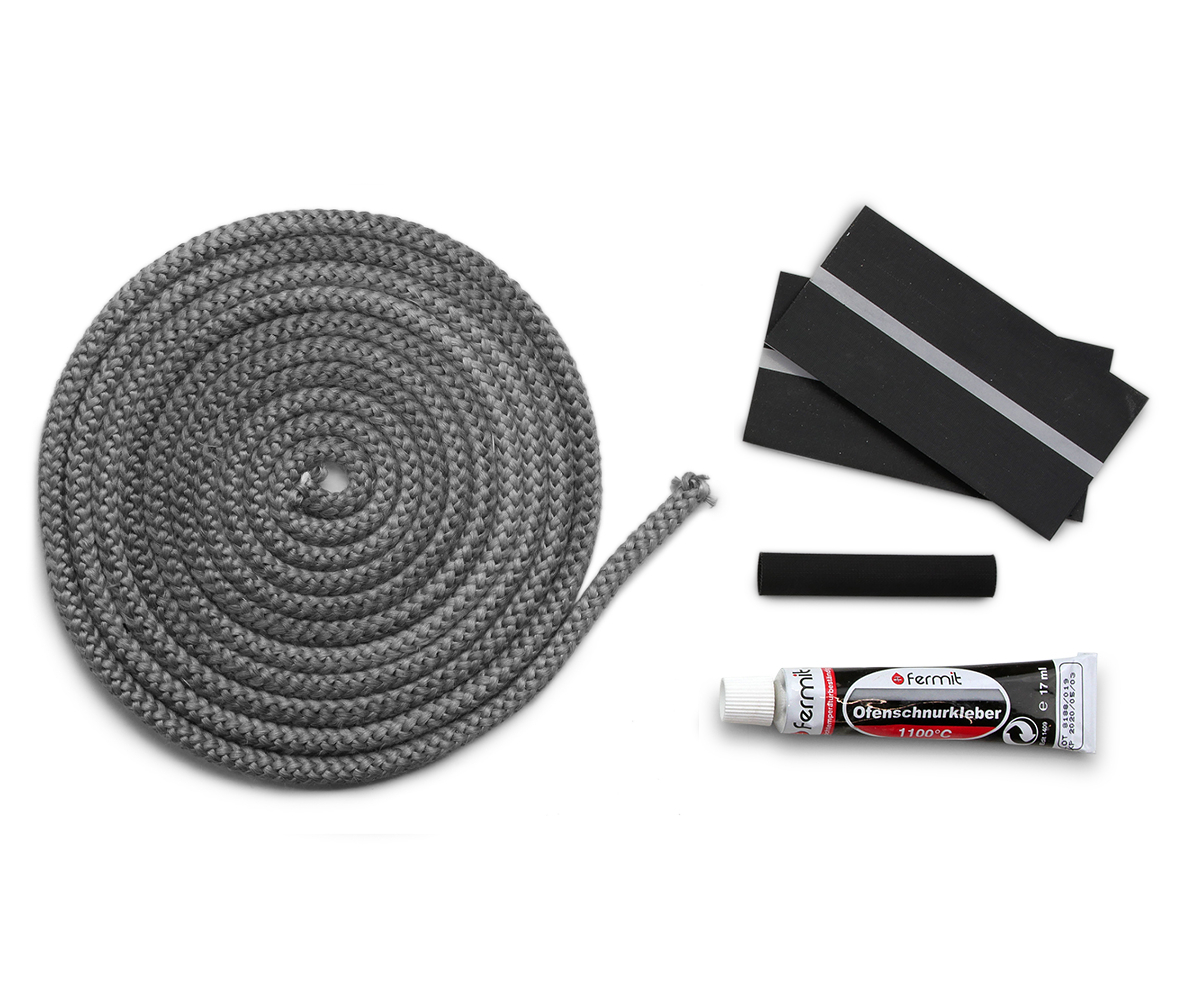

Türdichtung für den Kamineinsatz Leda Karat 510 D

• Für die Montage dieser Kordeldichtung wird ein Kleber benötigt.
• Wir bieten zusätzliche Dichtungsabbinder, die das Ausfransen der Enden verhindern.
• Auch erhalten Sie bei uns eine Dichtungshülse, um die Dichtschnurenden optimal zu verbinden.

Leda Karat 510 D Türdichtung Eckdaten:

• Dichtschnur, Dichtung
• Kordeldichtung
• Länge 3,00 m
• Durchmesser 10 mm

Original Halterung für Zugumlenkung für den Kamineinsatz Leda Karat 510 D

• Erfahrungsgemäß wurde diese Halterung in Modellen bis Baujahr 02/2006 verbaut. (Serie I)

Leda Karat 510 D Halterung für Zugumlenkung Eckdaten:

• Haltevorrichtung, Halter
• Maße (B/L/H) 334/362 mm x 48 mm x 12 mm
• Material Metall

Original Zugumlenkung hinten B für den Kamineinsatz Leda Karat 510 D

• Erfahrungsgemäß wurde diese Rauchumlenkplatte in Modellen ab Baujahr 03/2006 verbaut. (Serie II)

Leda Karat 510 D Zugumlenkung hinten Eckdaten:

• Rauchgasumlenkung, Prallplatte
• Maße (B/L/H) 315 mm x 220 mm x 28 mm
• Material Guss

Original Zugumlenkung oben B für den Kamineinsatz Leda Karat 510 D

• Erfahrungsgemäß wurde diese Rauchumlenkplatte in Modellen ab Baujahr 03/2006 verbaut. (Serie II)

Leda Karat 510 D Zugumlenkung oben Eckdaten:

• Prallplatte, Umlenkung
• Maße (B/L/H) 325 mm x 182 mm x 45 mm
• Material Guss
• Position 21 in der Explosionszeichnung

Original Zugumlenkung unten A für den Kamineinsatz Leda Karat 510 D

• Erfahrungsgemäß wurde diese Rauchumlenkplatte in Modellen bis Baujahr 03/2006 verbaut. (Serie I)

Leda Karat 510 D Zugumlenkung unten Eckdaten:

• Rauchgasumlenkung, Flammenschild
• Maße (B/L/H) 324/368 mm x 207 mm x 41/120 mm
• Material Guss
• Position 19 in der Explosionszeichnung

Original Zugumlenkung unten C für den Kamineinsatz Leda Karat 510 D

• Erfahrungsgemäß wurde diese Rauchumlenkplatte in Modellen ab Baujahr 03/2006 verbaut. (Serie II)

Leda Karat 510 D Zugumlenkung unten Eckdaten:

• Rauchgasumlenkung, Rauchumlenkung
• Maße (B/L) 398 mm x 75 mm
• Material Guss
• Position 18 in der Explosionszeichnung

Original Zugumlenkung vorne B für den Kamineinsatz Leda Karat 510 D

• Erfahrungsgemäß wurde diese Rauchumlenkplatte in Modellen ab Baujahr 03/2006 verbaut. (Serie II)

Leda Karat 510 D Zugumlenkung vorne Eckdaten:

• Rauchgasumlenkung, Prallplatte
• Maße (B/L/H) 324/368 mm x 207 mm x 41/120 mm
• Material Guss
• Position 19 in der Explosionszeichnung

Original Bodenstein links B für den Kamineinsatz Leda Karat 510 N

• Es gibt verschiedene Ausmauerungen für dieses Modell. Bitte orientieren Sie sich am Baujahr oder den Maßen der Brennraumsteine.
• Erfahrungsgemäß wurde dieser Feuerraumstein in Modellen ab Baujahr 03/2006 verbaut. (Serie II)

Leda Karat 510 N Bodenstein links Eckdaten:

• Brennraumstein, Feuerraumstein
• Schamottstein
• Maße (B/L/H) 161/190 mm x 250/300 mm x 35 mm
• Material Schamotte
• Position 9 in der Explosionszeichnung

Original Bodenstein rechts B für den Kamineinsatz Leda Karat 510 N

• Es gibt verschiedene Ausmauerungen für dieses Modell. Bitte orientieren Sie sich am Baujahr oder den Maßen der Brennraumsteine.
• Erfahrungsgemäß wurde dieser Feuerraumstein in Modellen ab Baujahr 03/2006 verbaut. (Serie II)

Leda Karat 510 N Bodenstein rechts Eckdaten:

• Brennraumstein, Feuerraumstein
• Schamottstein
• Maße (B/L/H) 161/190 mm x 250/300 mm x 35 mm
• Material Schamotte
• Position 8 in der Explosionszeichnung

Original Feuerraumauskleidung B für den Kamineinsatz Leda Karat 510 N

• Es gibt verschiedene Ausmauerungen für dieses Modell. Bitte orientieren Sie sich am Baujahr oder den Maßen der Brennraumsteine.
• Erfahrungsgemäß wurden diese Feuerraumsteine in Modellen mit flacher Sichtscheibe und dem Baujahr ab 03/2006 verbaut. (Serie II)

• 9-teiliges Set

Leda Karat 510 N Feuerraumauskleidung Eckdaten:

• 9 Stück
• Feuerraumauskleidung, Brennraumsteine

• Material Schamotte
• die stehenden Steine haben eine gewellte Oberfläche

• Bodenstein links (250/300 x 161/190 x 35 mm), Bodenstein rechts (250/300 x 161/190 x 35 mm)
• Seitenstein links vorne (130/255 x 402/461 x 40 mm), Seitenstein links hinten (145 x 465 x 40 mm)
• Seitenstein rechts vorne (130/255 x 402/461 x 40 mm), Seitenstein rechts hinten (145 x 465 x 40 mm)
• Rückwandstein unten (100 x 370 x 25/40 mm)
• Rückwandstein mittig (370 x 145 x 40 mm)
• Rückwandstein oben (370 x 160 x 40 mm)

Original Umbausatz für Feuerraumauskleidung für den Kaminofen Leda Karat 510 N

• Für Modelle bis Baujahr 02/2006 mit flacher Sichtscheibe
• Der Hersteller hat die Produktion der Brennraumsteine für Modelle bis Baujahr 02/2006 eingestellt. Es wurde eine Alternative geschaffen. Es können - mit Verwendung des Umbausatzes - die Brennraumsteine der Geräte ab Baujahr 03/2006 verwendet werdet. Beim ersten Umbau auf diese „neuen“ Steine ist es erforderlich, dass einmalig das Umbauset bestellt wird.
• Lieferumfang: Umbausatz und passende Feuerraumauskleidung

• 12-teiliges Set

Leda Karat 510 N Umbausatz für Feuerraumauskleidung Eckdaten:

• Umbausatz und passende Feuerraumauskleidung

• Material Schamotte
• Bodenstein links (250/300 x 161/190 x 35 mm), Bodenstein rechts (250/300 x 161/190 x 35 mm)
• Seitenstein links vorne (130/255 x 402/461 x40 mm), Seitenstein rechts vorne (130/255 x 402/461 x 40 mm)
• Seitenstein links hinten (145 x 465 x 40 mm), Seitenstein rechts hinten (145 x 465 x 40 mm)
• Rückwandstein unten (100 x 370 x 25/40 mm), Rückwandstein mittig (370 x 145 x 40 mm)
• Rückwandstein oben (370 x 160 x 40 mm)

• Material Guss
• Stehrost (410/385 x 45 x 10 mm)
• Luftkastenabdeckung (444 x 135 x 18 mm)
• Zugumlenkung (398 x 75 mm)

Original Rückwandstein mittig B für den Kamineinsatz Leda Karat 510 N

• Es gibt verschiedene Ausmauerungen für dieses Modell. Bitte orientieren Sie sich am Baujahr oder den Maßen der Brennraumsteine
• Erfahrungsgemäß wurde dieser Feuerraumstein in Modellen ab Baujahr 03/2006 verbaut. (Serie II)

Leda Karat 510 N Rückwandstein mittig Eckdaten:

• Brennraumstein, Feuerraumstein
• Schamottstein
• Maße (B/L/H) 370 mm x 145 mm x 40 mm
• Material Schamotte
• gewellte Oberfläche

Original Rückwandstein oben B für den Kamineinsatz Leda Karat 510 N

• Es gibt verschiedene Ausmauerungen für dieses Modell. Bitte orientieren Sie sich am Baujahr oder den Maßen der Brennraumsteine.
• Erfahrungsgemäß wurde dieser Feuerraumstein in Modellen ab Baujahr 03/2006 verbaut. (Serie II)

Leda Karat 510 N Rückwandstein oben Eckdaten:

• Brennraumstein, Feuerraumstein
• Schamottstein
• Maße (B/L/H) 370 mm x 160 mm x 40 mm
• Material Schamotte
• gewellte Oberfläche
• Position 5 in der Explosionszeichnung

Original Rückwandstein unten B für den Kamineinsatz Leda Karat 510 N

• Es gibt verschiedene Ausmauerungen für dieses Modell. Bitte orientieren Sie sich am Baujahr oder den Maßen der Brennraumsteine
• Erfahrungsgemäß wurde dieser Feuerraumstein in Modellen ab Baujahr 03/2006 verbaut. (Serie II)

Leda Karat 510 N Rückwandstein unten Eckdaten:

• Brennraumstein, Feuerraumstein
• Schamottstein
• Maße (B/L/H) 370 mm x 100 mm x 25/40 mm
• Material Schamotte
• gewellte Oberfläche

Scheibendichtung für den Kamineinsatz Leda Karat 510 N

Leda Karat 510 N Scheibendichtung Eckdaten:

• Glasdichtung, Glasband
• Hohlkordeldichtung
• Länge 3,00 m
• Durchmesser 8 mm
• selbstklebend

Original Seitenstein links hinten B für den Kamineinsatz Leda Karat 510 N

• Es gibt verschiedene Ausmauerungen für dieses Modell. Bitte orientieren Sie sich am Baujahr oder den Maßen der Brennraumsteine.
• Erfahrungsgemäß wurde dieser Feuerraumstein in Modellen ab Baujahr 03/2006 verbaut. (Serie II)

Leda Karat 510 N Seitenstein links hinten Eckdaten:

• Brennraumstein, Feuerraumstein
• Schamottstein
• Maße (B/L/H) 145 mm x 465 mm x 40 mm
• Material Schamotte
• gewellte Oberfläche
• Position 2 in der Explosionszeichnung

Original Seitenstein links vorne B für den Kamineinsatz Leda Karat 510 N

• Es gibt verschiedene Ausmauerungen für dieses Modell. Bitte orientieren Sie sich am Baujahr oder den Maßen der Brennraumsteine.
• Erfahrungsgemäß wurde dieser Feuerraumstein in Modellen ab Baujahr 03/2006 verbaut. (Serie II)

Leda Karat 510 N Seitenstein links vorne Eckdaten:

• Brennraumstein, Feuerraumstein
• Schamottstein
• Maße (B/L/H) 130/255 mm x 402/461 mm x 40 mm
• Material Schamotte
• Position 1 in der Explosionszeichnung

Original Seitenstein rechts hinten B für den Kamineinsatz Leda Karat 510 N

• Es gibt verschiedene Ausmauerungen für dieses Modell. Bitte orientieren Sie sich am Baujahr oder den Maßen der Brennraumsteine.
• Erfahrungsgemäß wurde dieser Feuerraumstein in Modellen ab Baujahr 03/2006 verbaut. (Serie II)

Leda Karat 510 N Seitenstein rechts hinten Eckdaten:

• Brennraumstein, Feuerraumstein
• Schamottstein
• Maße (B/L/H) 145 mm x 465 mm x 40 mm
• Material Schamotte
• gewellte Oberfläche
• Position 2 in der Explosionszeichnung

Original Seitenstein rechts vorne B für den Kamineinsatz Leda Karat 510 N

• Es gibt verschiedene Ausmauerungen für dieses Modell. Bitte orientieren Sie sich am Baujahr oder den Maßen der Brennraumsteine.
• Erfahrungsgemäß wurde dieser Feuerraumstein in Modellen ab Baujahr 03/2006 verbaut. (Serie II)

Leda Karat 510 N Seitenstein rechts vorne Eckdaten:

• Brennraumstein, Feuerraumstein
• Schamottstein
• Maße (B/L/H) 130/255 mm x 402/461 mm x 40 mm
• Material Schamotte
• gewellte Oberfläche
• Position 7 in der Explosionszeichnung

Original Sichtscheibe für den Kaminofen Leda Karat 510 N

Leda Karat 510 N Sichtscheibe Eckdaten:

• Glas, Schauglas
• Maße (B/L/H) 440 mm x 443 mm x 5 mm
• Material Glas
• Form flach
• hitzebeständig

Türdichtung für den Kamineinsatz Leda Karat 510 N

• Für die Montage dieser Kordeldichtung wird ein Kleber benötigt.
• Wir bieten zusätzliche Dichtungsabbinder, die das Ausfransen der Enden verhindern.
• Auch erhalten Sie bei uns eine Dichtungshülse, um die Dichtschnurenden optimal zu verbinden.

Leda Karat 510 N Türdichtung Eckdaten:

• Türband, Dichtschnur
• Kordeldichtung
• Länge 3,00 m
• Durchmesser 10 mm

Türdichtung Set für den Kamineinsatz Leda Karat 510 N

• 7-teiliges Set

Leda Karat 510 N Türdichtung Eckdaten:

• Kordeldichtung
• Durchmesser 10 mm
• Länge 3 m

• Dichtungshülse
• Durchmesser 10 mm
• Lieferumfang 1 Stück

• Dichtungsabbinder
• Lieferumfang 2 Stück

• feuerfester Kleber
• 17 ml
• Lieferumfang 1 Stück

Original Zugumlenkung B für den Kamineinsatz Leda Karat 510 N

• Erfahrungsgemäß wurde diese Rauchumlenkplatte in Modellen ab Baujahr 03/2006 verbaut. (Serie II)

Leda Karat 510 N Zugumlenkung Eckdaten:

• Rauchgasumlenkung, Prallplatte
• Maße (B/L) 398 mm x 75 mm
• Material Guss

Original Halterung für Zugumlenkung für den Kamineinsatz Leda Karat 510 N

• Erfahrungsgemäß wurde diese Halterung in Modellen bis Baujahr 02/2006 verbaut. (Serie I)

Leda Karat 510 N Halterung für Zugumlenkung Eckdaten:

• Haltevorrichtung, Halter

Original Bodenstein links B für den Kamineinsatz Leda Karat 510 W

• Es gibt verschiedene Ausmauerungen für dieses Modell. Bitte orientieren Sie sich am Baujahr oder den Maßen der Brennraumsteine.
• Erfahrungsgemäß wurde dieser Feuerraumstein in Modellen ab Baujahr 03/2006 verbaut. (Serie II)

Leda Karat 510 W Bodenstein links Eckdaten:

• Brennraumstein, Feuerraumstein
• Schamottstein
• Maße (B/L/H) 161/190 mm x 250/300 mm x 35 mm
• Material Schamotte
• Position 9 in der Explosionszeichnung

Original Bodenstein rechts B für den Kamineinsatz Leda Karat 510 W

• Es gibt verschiedene Ausmauerungen für dieses Modell. Bitte orientieren Sie sich am Baujahr oder den Maßen der Brennraumsteine.
• Erfahrungsgemäß wurde dieser Feuerraumstein in Modellen ab Baujahr 03/2006 verbaut. (Serie II)

Leda Karat 510 W Bodenstein rechts Eckdaten:

• Brennraumstein, Feuerraumstein
• Schamottstein
• Maße (B/L/H) 161/190 mm x 250/300 mm x 35 mm
• Material Schamotte
• Position 8 in der Explosionszeichnung

Original Feuerraumauskleidung B für den Kamineinsatz Leda Karat 510 W

• Es gibt verschiedene Ausmauerungen für dieses Modell. Bitte orientieren Sie sich am Baujahr oder den Maßen der Brennraumsteine.
• Erfahrungsgemäß wurden diese Feuerraumsteine in Modellen mit flacher Sichtscheibe und dem Baujahr ab 03/2006 verbaut. (Serie II)

• 9-teiliges Set

Leda Karat 510 W Feuerraumauskleidung Eckdaten:

• 9 Stück
• Feuerraumauskleidung, Brennraumsteine

• Material Schamotte
• die stehenden Steine haben eine gewellte Oberfläche

• Bodenstein links (250/300 x 161/190 x 35 mm), Bodenstein rechts (250/300 x 161/190 x 35 mm)
• Seitenstein links vorne (130/255 x 402/461 x 40 mm), Seitenstein links hinten (145 x 465 x 40 mm)
• Seitenstein rechts vorne (130/255 x 402/461 x 40 mm), Seitenstein rechts hinten (145 x 465 x 40 mm)
• Rückwandstein unten (100 x 370 x 25/40 mm)
• Rückwandstein mittig (370 x 145 x 40 mm)
• Rückwandstein oben (370 x 160 x 40 mm)

Original Umbausatz für Feuerraumauskleidung für den Kaminofen Leda Karat 510 W

• Für Modelle bis Baujahr 02/2006 mit flacher Sichtscheibe
• Der Hersteller hat die Produktion der Brennraumsteine für Modelle bis Baujahr 02/2006 eingestellt. Es wurde eine Alternative geschaffen. Es können - mit Verwendung des Umbausatzes - die Brennraumsteine der Geräte ab Baujahr 03/2006 verwendet werdet. Beim ersten Umbau auf diese „neuen“ Steine ist es erforderlich, dass einmalig das Umbauset bestellt wird.
• Lieferumfang: Umbausatz und passende Feuerraumauskleidung

• 12-teiliges Set

Leda Karat 510 W Umbausatz für Feuerraumauskleidung Eckdaten:

• Umbausatz und passende Feuerraumauskleidung

• Material Schamotte
• Bodenstein links (250/300 x 161/190 x 35 mm), Bodenstein rechts (250/300 x 161/190 x 35 mm)
• Seitenstein links vorne (130/255 x 402/461 x40 mm), Seitenstein rechts vorne (130/255 x 402/461 x 40 mm)
• Seitenstein links hinten (145 x 465 x 40 mm), Seitenstein rechts hinten (145 x 465 x 40 mm)
• Rückwandstein unten (100 x 370 x 25/40 mm), Rückwandstein mittig (370 x 145 x 40 mm)
• Rückwandstein oben (370 x 160 x 40 mm)

• Material Guss
• Stehrost (410/385 x 45 x 10 mm)
• Luftkastenabdeckung
• Zugumlenkung (398 x 75 mm)

Original Rückwandstein mittig B für den Kamineinsatz Leda Karat 510 W

• Es gibt verschiedene Ausmauerungen für dieses Modell. Bitte orientieren Sie sich am Baujahr oder den Maßen der Brennraumsteine
• Erfahrungsgemäß wurde dieser Feuerraumstein in Modellen ab Baujahr 03/2006 verbaut. (Serie II)

Leda Karat 510 W Rückwandstein mittig Eckdaten:

• Brennraumstein, Feuerraumstein
• Schamottstein
• Maße (B/L/H) 370 mm x 145 mm x 40 mm
• Material Schamotte
• gewellte Oberfläche

Original Rückwandstein oben B für den Kamineinsatz Leda Karat 510 W

• Es gibt verschiedene Ausmauerungen für dieses Modell. Bitte orientieren Sie sich am Baujahr oder den Maßen der Brennraumsteine.
• Erfahrungsgemäß wurde dieser Feuerraumstein in Modellen ab Baujahr 03/2006 verbaut. (Serie II)

Leda Karat 510 W Rückwandstein oben Eckdaten:

• Brennraumstein, Feuerraumstein
• Schamottstein
• Maße (B/L/H) 370 mm x 160 mm x 40 mm
• Material Schamotte
• gewellte Oberfläche
• Position 5 in der Explosionszeichnung

Original Rückwandstein unten B für den Kamineinsatz Leda Karat 510 W

• Es gibt verschiedene Ausmauerungen für dieses Modell. Bitte orientieren Sie sich am Baujahr oder den Maßen der Brennraumsteine
• Erfahrungsgemäß wurde dieser Feuerraumstein in Modellen ab Baujahr 03/2006 verbaut. (Serie II)

Leda Karat 510 W Rückwandstein unten Eckdaten:

• Brennraumstein, Feuerraumstein
• Schamottstein
• Maße (B/L/H) 370 mm x 100 mm x 25/40 mm
• Material Schamotte
• gewellte Oberfläche

Scheibendichtung für den Kamineinsatz Leda Karat 510 W

Leda Karat 510 W Scheibendichtung Eckdaten:

• Glasdichtung, Dichtung
• Hohlkordeldichtung
• Länge 3,00 m
• Durchmesser 8 mm
• selbstklebend

Original Seitenstein links hinten B für den Kamineinsatz Leda Karat 510 W

• Es gibt verschiedene Ausmauerungen für dieses Modell. Bitte orientieren Sie sich am Baujahr oder den Maßen der Brennraumsteine.
• Erfahrungsgemäß wurde dieser Feuerraumstein in Modellen ab Baujahr 03/2006 verbaut. (Serie II)

Leda Karat 510 W Seitenstein links hinten Eckdaten:

• Brennraumstein, Feuerraumstein
• Schamottstein
• Maße (B/L/H) 145 mm x 465 mm x 40 mm
• Material Schamotte
• gewellte Oberfläche
• Position 2 in der Explosionszeichnung

Original Seitenstein links vorne B für den Kamineinsatz Leda Karat 510 W

• Es gibt verschiedene Ausmauerungen für dieses Modell. Bitte orientieren Sie sich am Baujahr oder den Maßen der Brennraumsteine.
• Erfahrungsgemäß wurde dieser Feuerraumstein in Modellen ab Baujahr 03/2006 verbaut. (Serie II)

Leda Karat 510 W Seitenstein links vorne Eckdaten:

• Brennraumstein, Feuerraumstein
• Schamottstein
• Maße (B/L/H) 130/255 mm x 402/461 mm x 40 mm
• Material Schamotte
• Position 1 in der Explosionszeichnung

Original Seitenstein rechts hinten B für den Kamineinsatz Leda Karat 510 W

• Es gibt verschiedene Ausmauerungen für dieses Modell. Bitte orientieren Sie sich am Baujahr oder den Maßen der Brennraumsteine.
• Erfahrungsgemäß wurde dieser Feuerraumstein in Modellen ab Baujahr 03/2006 verbaut. (Serie II)

Leda Karat 510 W Seitenstein rechts hinten Eckdaten:

• Brennraumstein, Feuerraumstein
• Schamottstein
• Maße (B/L/H) 145 mm x 465 mm x 40 mm
• Material Schamotte
• gewellte Oberfläche
• Position 2 in der Explosionszeichnung

Original Seitenstein rechts vorne B für den Kamineinsatz Leda Karat 510 W

• Es gibt verschiedene Ausmauerungen für dieses Modell. Bitte orientieren Sie sich am Baujahr oder den Maßen der Brennraumsteine.
• Erfahrungsgemäß wurde dieser Feuerraumstein in Modellen ab Baujahr 03/2006 verbaut. (Serie II)

Leda Karat 510 W Seitenstein rechts vorne Eckdaten:

• Brennraumstein, Feuerraumstein
• Schamottstein
• Maße (B/L/H) 130/255 mm x 402/461 mm x 40 mm
• Material Schamotte
• gewellte Oberfläche
• Position 7 in der Explosionszeichnung

Original Sichtscheibe für den Kaminofen Leda Karat 510 W

Leda Karat 510 W Sichtscheibe Eckdaten:

• Glaskeramik, Scheibe
• Maße (B/L/H) 440 mm x 443 mm x 5 mm
• Material Glas
• Form flach
• hitzebeständig

Türdichtung für den Kamineinsatz Leda Karat 510 W

• Für die Montage dieser Kordeldichtung wird ein Kleber benötigt.
• Wir bieten zusätzliche Dichtungsabbinder, die das Ausfransen der Enden verhindern.
• Auch erhalten Sie bei uns eine Dichtungshülse, um die Dichtschnurenden optimal zu verbinden.

Leda Karat 510 W Türdichtung Eckdaten:

• Türband, Dichtschnur
• Kordeldichtung
• Länge 3,00 m
• Durchmesser 10 mm

Original Zugumlenkung B für den Kamineinsatz Leda Karat 510 W

• Erfahrungsgemäß wurde diese Rauchumlenkplatte in Modellen ab Baujahr 03/2006 verbaut. (Serie II)

Leda Karat 510 W Zugumlenkung Eckdaten:

• Rauchgasumlenkung, Rauchumlenkung
• Maße (B/L) 398 mm x 75 mm
• Material Guss

Original Halterung für Zugumlenkung für den Kamineinsatz Leda Karat 510 W

• Erfahrungsgemäß wurde diese Halterung in Modellen bis Baujahr 02/2006 verbaut. (Serie I)

Leda Karat 510 W Halterung für Zugumlenkung Eckdaten:

• Haltevorrichtung, Halter
