Ersatzteile für Leda Diamant H9 Kaminofen

Original Abschirmung hinten für den Heizeinsatz Leda Diamant H9

• Die Ausmauerung muss mit Mörtel eingebaut werden.

Leda Diamant H9 Abschirmung hinten Eckdaten:

• Isolierstein, Schutzstein
• Schamottstein
• Maße (B/L/H) 262 mm x 90 mm x 25 mm
• Material Schamotte

Original Abschirmung links für den Heizeinsatz Leda Diamant H9

• Die Ausmauerung muss mit Mörtel eingebaut werden.

Leda Diamant H9 Abschirmung links Eckdaten:

• Isolierstein, Schutzstein
• Schamottstein
• Maße (B/L/H) 415 mm x 100 mm x 30 mm
• Material Schamotte

Original Abschirmung rechts für den Heizeinsatz Leda Diamant H9

• Die Ausmauerung muss mit Mörtel eingebaut werden.

Leda Diamant H9 Abschirmung rechts Eckdaten:

• Isolierstein, Schutzstein
• Schamottstein
• Maße (B/L/H) 415 mm x 100 mm x 30 mm
• Material Schamotte

Original Bodenstein hinten für den Heizeinsatz Leda Diamant H9

Leda Diamant H9 Bodenstein hinten Eckdaten:

• Brennraumstein, Feuerraumstein
• Schamottstein
• Maße (B/L/H) 220 mm x 170 mm x 30 mm
• Material Schamotte

Original Bodenstein vorne für den Heizeinsatz Leda Diamant H9

Leda Diamant H9 Bodenstein vorne Eckdaten:

• Brennraumstein, Feuerraumstein
• Schamottstein
• Maße (B/L/H) 220 mm x 170 mm x 30 mm
• Material Schamotte

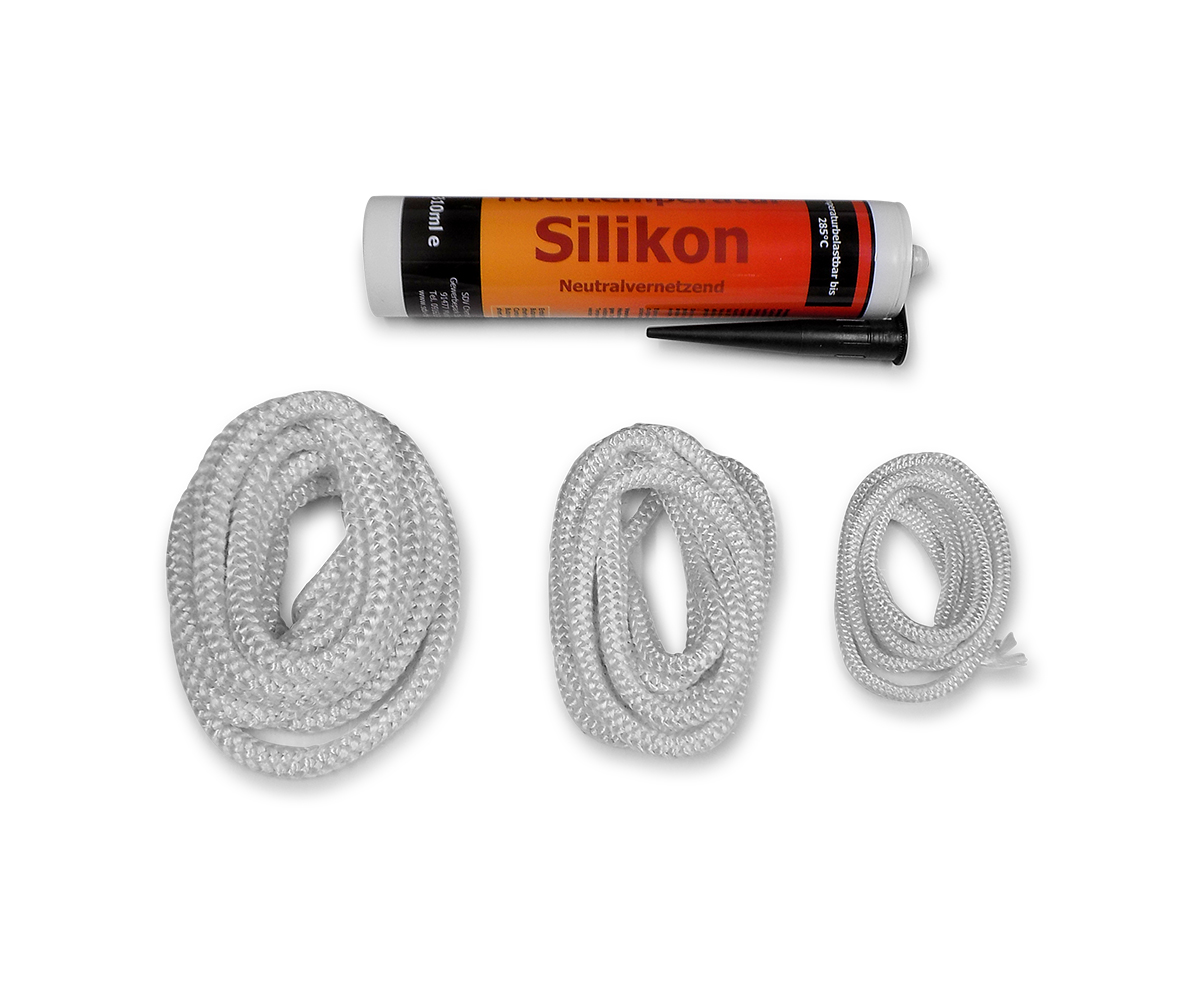

Original Dichtung Set für den Heizeinsatz Leda Diamant H9

• Zum Auftragen des Silikons wird eine Kartuschenpresse benötigt.
• In diesem Set sind Türdichtung, Scheibendichtung und Silikon enthalten.

• 4-teiliges Set

Leda Diamant H9 Dichtung Eckdaten:

• Kordeldichtung
• Durchmesser 6 mm
• Länge 1,2 m
• wird innen in der Tür dort wo die Sichtscheibe aufliegt verbaut

• Kordeldichtung
• Durchmesser 8 mm
• Länge 2,3 m
• wird umlaufend in der Tür verbaut

• Kordeldichtung
• Durchmesser 10 mm
• Länge 3,2 m
• wird bei der Deckplatte verbaut

• Silikon
• Lieferumfang 1 Kartusche

Original Abschirmung hinten für den Heizeinsatz Leda Diamant H9 E

• Die Ausmauerung muss mit Mörtel eingebaut werden.

Leda Diamant H9 E Abschirmung hinten Eckdaten:

• Isolierstein, Schutzstein
• Schamottstein
• Maße (B/L/H) 262 mm x 90 mm x 25 mm
• Material Schamotte

Original Abschirmung links für den Heizeinsatz Leda Diamant H9 E

• Die Ausmauerung muss mit Mörtel eingebaut werden.

Leda Diamant H9 E Abschirmung links Eckdaten:

• Isolierstein, Schutzstein
• Schamottstein
• Maße (B/L/H) 415 mm x 100 mm x 30 mm
• Material Schamotte

Original Abschirmung rechts für den Heizeinsatz Leda Diamant H9 E

• Die Ausmauerung muss mit Mörtel eingebaut werden.

Leda Diamant H9 E Abschirmung rechts Eckdaten:

• Isolierstein, Schutzstein
• Schamottstein
• Maße (B/L/H) 415 mm x 100 mm x 30 mm
• Material Schamotte

Original Bodenstein hinten für den Heizeinsatz Leda Diamant H9 E

Leda Diamant H9 E Bodenstein hinten Eckdaten:

• Brennraumstein, Feuerraumstein
• Schamottstein
• Maße (B/L/H) 220 mm x 170 mm x 30 mm
• Material Schamotte

Original Bodenstein vorne für den Heizeinsatz Leda Diamant H9 E

Leda Diamant H9 E Bodenstein vorne Eckdaten:

• Brennraumstein, Feuerraumstein
• Schamottstein
• Maße (B/L/H) 220 mm x 170 mm x 30 mm
• Material Schamotte

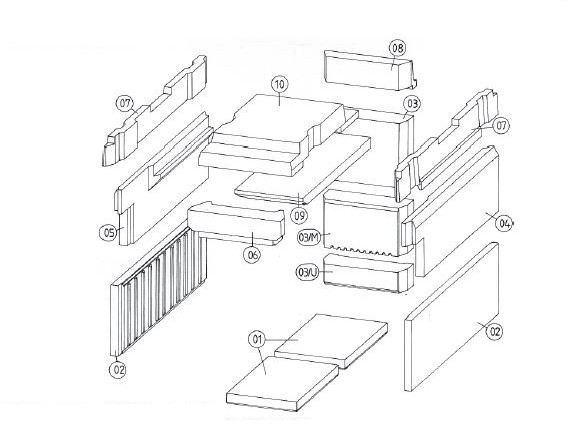

Original Feuerraumauskleidung für den Heizeinsatz Leda Diamant H9 E

Leda Diamant H9 E Feuerraumauskleidung Eckdaten:

• 15 Stück
• Material Schamott

• Vorderstein
• Bodenstein vorne, Bodenstein hinten
• Seitenstein links unten, Seitenstein rechts unten
• Seitenstein links oben, Seitenstein rechts oben
• Rückwandstein unten, Rückandstein mitte
• Rückwandstein oben

• Abschirmung hinten
• Abschirmung links, Abschirmung rechts
• Zugumlenkung oben, Zugumlenkung unten

Original Verriegelung für Feuerraumtür für den Heizeinsatz Leda Diamant H9 E

• 6-teiliges Set

Leda Diamant H9 E Verriegelung für Feuerraumtür Eckdaten:

• Verriegelung
• Maße 46 x 31 x 9 mm

• Unterlegscheibe
• Durchmesser 18 mm

• Unterlegscheibe
• Durchmesser 12 mm

• Schraube
• Länge 25 mm

• Bolzen
• Länge 31 mm

• Abstandhalter
• Länge 13 mm

Original Rückwandstein mittig für den Heizeinsatz Leda Diamant H9 E

• Die Ausmauerung muss mit Mörtel eingebaut werden.

Leda Diamant H9 E Rückwandstein mittig Eckdaten:

• Brennraumstein, Feuerraumstein
• Maße (B/L/H) 145 mm x 260 mm x 45 mm
• Material Schamotte

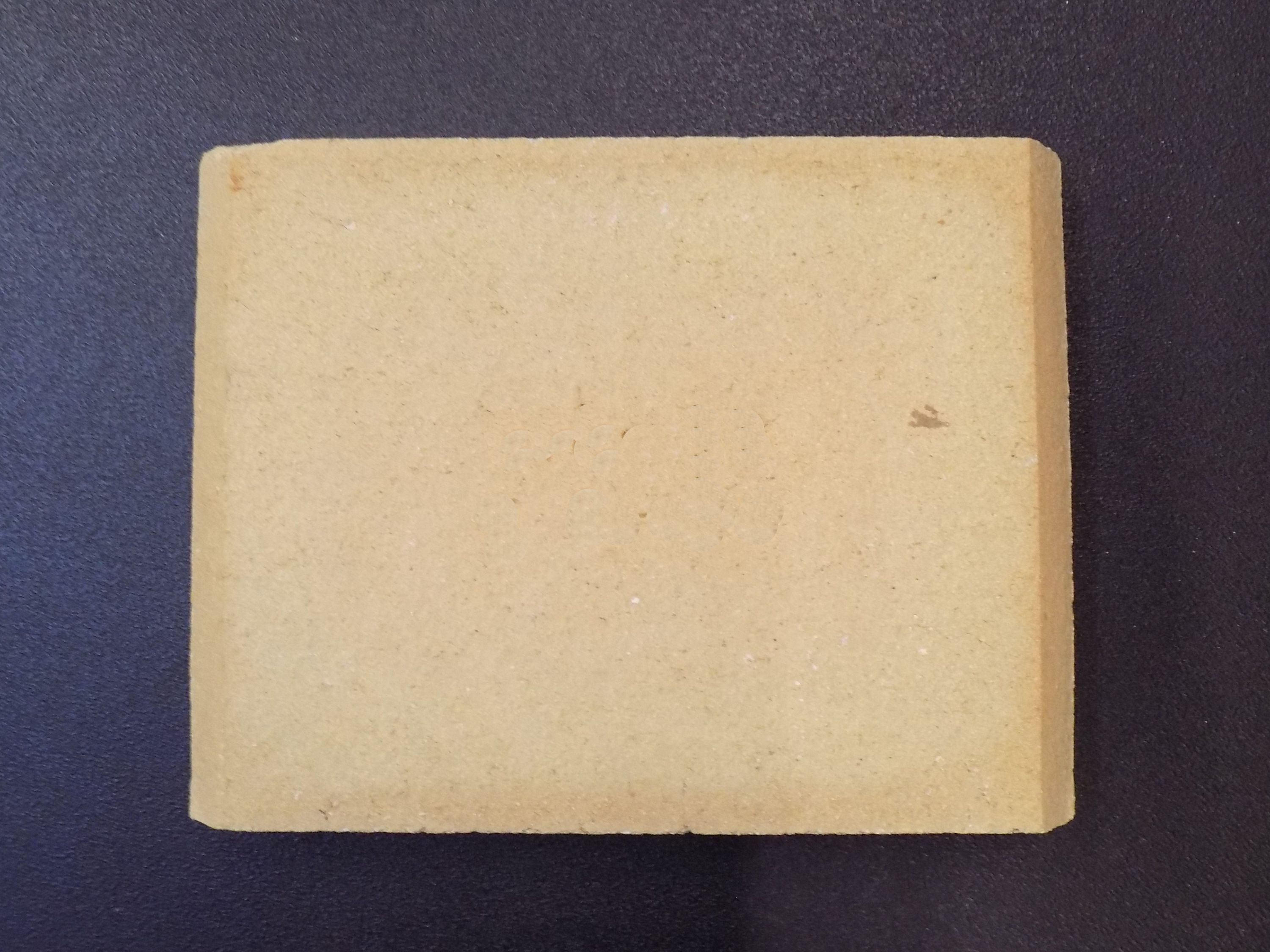

Original Rückwandstein oben für den Heizeinsatz Leda Diamant H9 E

• Die Ausmauerung muss mit Mörtel eingebaut werden.

Leda Diamant H9 E Rückwandstein oben Eckdaten:

• Brennraumstein, Feuerraumstein
• Maße (B/L/H) 195 mm x 257 mm x 45 mm
• Material Schamotte

Original Rückwandstein unten für den Heizeinsatz Leda Diamant H9 E

• Die Ausmauerung muss mit Mörtel eingebaut werden.

Leda Diamant H9 E Rückwandstein unten Eckdaten:

• Brennraumstein, Feuerraumstein
• Maße (B/L/H) 66 mm x 260 mm x 40 mm
• Material Schamotte

Original Seitenstein links oben für den Heizeinsatz Leda Diamant H9 E

Leda Diamant H9 E Seitenstein links oben Eckdaten:

• Brennraumstein, Feuerraumstein
• Maße (B/L/H) 286 mm x 199 mm x 33 mm
• Material Schamotte

Original Seitenstein links unten für den Heizeinsatz Leda Diamant H9 E

Leda Diamant H9 E Seitenstein links unten Eckdaten:

• Brennraumstein, Feuerraumstein
• Maße (B/L/H) 284 mm x 215 mm x 25 mm
• Material Schamotte
• geriffelte Oberfläche

Original Seitenstein rechts oben für den Heizeinsatz Leda Diamant H9 E

Leda Diamant H9 E Seitenstein rechts oben Eckdaten:

• Brennraumstein, Feuerraumstein
• Maße (B/L/H) 286 mm x 199 mm x 33 mm
• Material Schamotte

Original Seitenstein rechts unten für den Heizeinsatz Leda Diamant H9 E

Leda Diamant H9 E Seitenstein rechts unten Eckdaten:

• Brennraumstein, Feuerraumstein
• Maße (B/L/H) 284 mm x 214 mm x 25 mm
• Material Schamotte
• geriffelte Oberfläche

Original Sichtscheibe für den Heizeinsatz Leda Diamant H9 E

Leda Diamant H9 E Sichtscheibe Eckdaten:

• Kaminglas, Glasscheibe
• Maße (B/L/H) 236 mm x 289 mm x 5 mm
• Form flach
• hitzebeständig

Original Vorderstein für den Heizeinsatz Leda Diamant H9 E

• Die Ausmauerung muss mit Mörtel eingebaut werden.

Leda Diamant H9 E Vorderstein Eckdaten:

• Brennraumstein, Feuerraumstein
• Maße (B/L/H) 228/285 mm x 90 mm x 40 mm
• Material Schamotte

Original Zugumlenkung oben für den Heizeinsatz Leda Diamant H9 E

• Die Ausmauerung muss mit Mörtel eingebaut werden.

Leda Diamant H9 E Zugumlenkung oben Eckdaten:

• Rauchgasumlenkung, Prallplatte
• Schamottsteine
• Maße (B/L/H) 280 mm x 277 mm x 65 mm
• Material Schamotte

Original Zugumlenkung unten für den Heizeinsatz Leda Diamant H9 E

Leda Diamant H9 E Zugumlenkung unten Eckdaten:

• Umlenkung, Flammenschild
• Maße (B/L/H) 215 mm x 285 mm x 40 mm
• Material Schamotte
• Position 9 in der Explosionszeichnung

Original Aufnahme für Feuerraum Türgriff für den Heizeinsatz Leda Diamant H9

• 2-teiliges Set

Leda Diamant H9 Aufnahme für Feuerraum Türgriff Eckdaten:

• Türgriff Aufnahme
• Maße 90 mm

• Schraube
• Maße 38 mm

Original Feuerraumauskleidung für den Heizeinsatz Leda Diamant H9

Leda Diamant H9 Feuerraumauskleidung Eckdaten:

• 15 Stück
• Material Schamott

• Vorderstein (285 x 88 x 35 mm)
• Bodenstein vorne (220 x 170 x 30 mm), Bodenstein hinten (220 x 170 x 30 mm)
• Seitenstein links unten (362 x 216 x 30 mm), Seitenstein rechts unten (362 x 216 x 30 mm)
• Seitenstein links oben (365/415 x 197 x 30 mm), Seitenstein rechts oben (365/415 x 197 x 30 mm)
• Rückwandstein unten (257 x 65 x 45 mm), Rückandstein mitte (260 x 145 x 45 mm)
• Rückwandstein oben (257 x 195 x 45 mm)

• Abschirmung hinten (262 x 90 x 25 mm)
• Abschirmung links (415 x 100 x 30 mm), Abschirmung rechts (415 x 100 x 30 mm)
• Zugumlenkung oben (277 x 280 x 65 mm)
• Zugumlenkung unten (215 x 285 x 40 mm)

Original Verriegelung für Feuerraumtür für den Heizeinsatz Leda Diamant H9

• 6-teiliges Set

Leda Diamant H9 Verriegelung für Feuerraumtür Eckdaten:

• Verriegelung
• Maße 46 x 31 x 9 mm

• Unterlegscheibe
• Durchmesser 18 mm

• Unterlegscheibe
• Durchmesser 12 mm

• Schraube
• Länge 25 mm

• Bolzen
• Länge 31 mm

• Abstandhalter
• Länge 13 mm

Original Rückwandstein mittig für den Heizeinsatz Leda Diamant H9

• Die Ausmauerung muss mit Mörtel eingebaut werden.

Leda Diamant H9 Rückwandstein mittig Eckdaten:

• Brennraumstein, Feuerraumstein
• Maße (B/L/H) 145 mm x 260 mm x 45 mm
• Material Schamotte

Original Rückwandstein unten für den Heizeinsatz Leda Diamant H9

• Die Ausmauerung muss mit Mörtel eingebaut werden.

Leda Diamant H9 Rückwandstein unten Eckdaten:

• Brennraumstein, Feuerraumstein
• Maße (B/L/H) 260 mm x 66 mm x 40 mm
• Material Schamotte

Original Seitenstein links oben für den Heizeinsatz Leda Diamant H9

• Die Ausmauerung muss mit Mörtel eingebaut werden.

Leda Diamant H9 Seitenstein links oben Eckdaten:

• Brennraumstein, Feuerraumstein
• Schamottstein
• Maße (B/L/H) 365/415 mm x 197 mm x 30 mm
• Material Schamotte

Original Seitenstein links unten für den Heizeinsatz Leda Diamant H9

• Die Ausmauerung muss mit Mörtel eingebaut werden.

Leda Diamant H9 Seitenstein links unten Eckdaten:

• Brennraumstein, Feuerraumstein
• Schamottstein
• Maße (B/L/H) 362 mm x 216 mm x 30 mm
• Material Schamotte
• geriffelte Oberfläche

Original Seitenstein rechts oben für den Heizeinsatz Leda Diamant H9

• Die Ausmauerung muss mit Mörtel eingebaut werden.

Leda Diamant H9 Seitenstein rechts oben Eckdaten:

• Brennraumstein, Feuerraumstein
• Schamottstein
• Maße (B/L/H) 365/415 mm x 197 mm x 30 mm
• Material Schamotte

Original Seitenstein rechts unten für den Heizeinsatz Leda Diamant H9

• Die Ausmauerung muss mit Mörtel eingebaut werden.

Leda Diamant H9 Seitenstein rechts unten Eckdaten:

• Brennraumstein, Feuerraumstein
• Schamottstein
• Maße (B/L/H) 362 mm x 216 mm x 30 mm
• Material Schamotte
• geriffelte Oberfläche

Original Vorderstein für den Heizeinsatz Leda Diamant H9

• Die Ausmauerung muss mit Mörtel eingebaut werden.

Leda Diamant H9 Vorderstein Eckdaten:

• Brennraumstein, Feuerraumstein
• Maße (B/L/H) 228/285 mm x 90 mm x 40 mm
• Material Schamotte

Original Zugumlenkung oben für den Heizeinsatz Leda Diamant H9

• Die Ausmauerung muss mit Mörtel eingebaut werden.

Leda Diamant H9 Zugumlenkung oben Eckdaten:

• Rauchumlenkung, Flammenschild
• Schamottsteine
• Maße (B/L/H) 280 mm x 277 mm x 65 mm
• Material Schamotte

Original Zugumlenkung unten für den Heizeinsatz Leda Diamant H9

Leda Diamant H9 Zugumlenkung unten Eckdaten:

• Umlenkung, Flammenschild
• Maße (B/L/H) 215 mm x 285 mm x 40 mm
• Material Schamotte
• Position 9 in der Explosionszeichnung
