Ersatzteile für Leda Diamant H8 Kaminofen

Leda Diamant H8 Ersatzteile

Leda überzeugt durch moderne Technik, Funktionalität und die Verarbeitung hochwertiger Materialien. Diese Qualität spiegelt sich in dem Leda Diamant H8 wieder. Auch ein hochwertiger Kaminofen wie der Leda Diamant H8 bedarf der richtigen Pflege und dem rechtzeitigen Austauschen defekter Teile. Alle benötigten Ersatzteile für Ihren Leda Diamant H8 finden Sie bei uns im Shop, wie zum Beispiel:

  Abschirmung
  Aufnahme
  Bodenstein
  Dichtung
  Feuerraumauskleidung
  Rückwandstein
  Seitenstein
  Sichtscheibe
  Verriegelung
  Vorderstein
  Zugumlenkung

Leda Diamant H8 Ersatzteile – günstig online bestellen

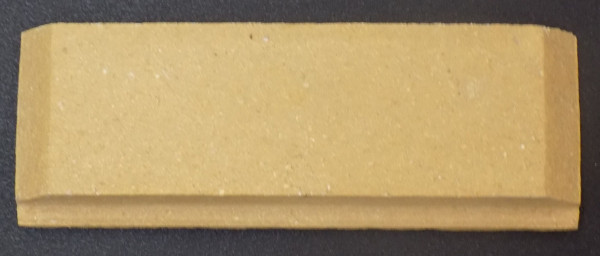

Leda Diamant H8 Abschirmung hinten

Leda Diamant H8 Abschirmung hinten

Original Abschirmung hinten für den Heizeinsatz Leda Diamant H8

  • Die Ausmauerung muss mit Mörtel eingebaut werden.

Leda Diamant H8 Abschirmung hinten Eckdaten:

  • Isolierstein, Schutzstein
  • Schamottstein
  • Maße (B/L/H) 262 mm x 90 mm x 25 mm
  • Material Schamotte

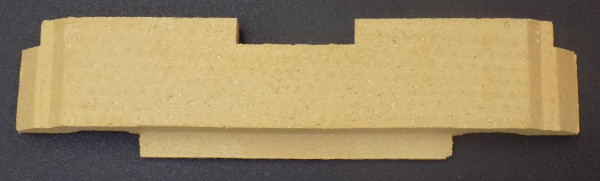

Leda Diamant H8 Abschirmung links

Leda Diamant H8 Abschirmung links

Original Abschirmung links für den Heizeinsatz Leda Diamant H8

  • Die Ausmauerung muss mit Mörtel eingebaut werden.

Leda Diamant H8 Abschirmung links Eckdaten:

  • Isolierstein, Schutzstein
  • Schamottstein
  • Maße (B/L/H) 415 mm x 100 mm x 30 mm
  • Material Schamotte
Leda Diamant H8 Abschirmung rechts

Leda Diamant H8 Abschirmung rechts

Original Abschirmung rechts für den Heizeinsatz Leda Diamant H8

  • Die Ausmauerung muss mit Mörtel eingebaut werden.

Leda Diamant H8 Abschirmung rechts Eckdaten:

  • Isolierstein, Schutzstein
  • Schamottstein
  • Maße (B/L/H) 415 mm x 100 mm x 30 mm
  • Material Schamotte
Leda Diamant H8 Bodenstein hinten

Leda Diamant H8 Bodenstein hinten

Original Bodenstein hinten für den Heizeinsatz Leda Diamant H8

Leda Diamant H8 Bodenstein hinten Eckdaten:

  • Brennraumstein, Feuerraumstein
  • Schamottstein
  • Maße (B/L/H) 220 mm x 170 mm x 30 mm
  • Material Schamotte

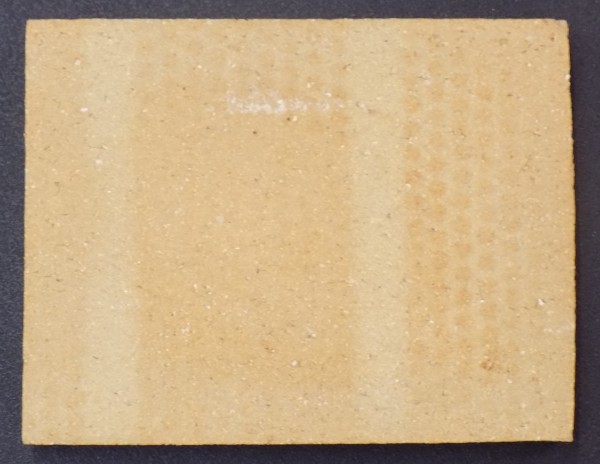

Leda Diamant H8 Bodenstein vorne

Leda Diamant H8 Bodenstein vorne

Original Bodenstein vorne für den Heizeinsatz Leda Diamant H8

Leda Diamant H8 Bodenstein vorne Eckdaten:

  • Brennraumstein, Feuerraumstein
  • Schamottstein
  • Maße (B/L/H) 220 mm x 170 mm x 30 mm
  • Material Schamotte

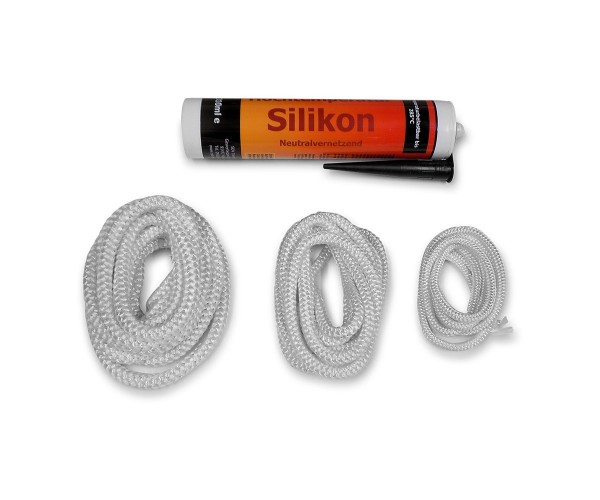

Leda Diamant H8 Dichtung Set

Leda Diamant H8 Dichtung Set

Original Dichtung Set für den Heizeinsatz Leda Diamant H8

  • Zum Auftragen des Silikons wird eine Kartuschenpresse benötigt.
  • In diesem Set sind Türdichtung, Scheibendichtung und Silikon enthalten.
  • 4-teiliges Set

Leda Diamant H8 Dichtung Eckdaten:

  • Kordeldichtung
  • Durchmesser 6 mm
  • Länge 1,2 m
  • Kordeldichtung
  • Durchmesser 8 mm
  • Länge 2,3 m
  • Kordeldichtung
  • Durchmesser 10 mm
  • Länge 3,2 m
  • Silikon
  • Lieferumfang 1 Kartusche

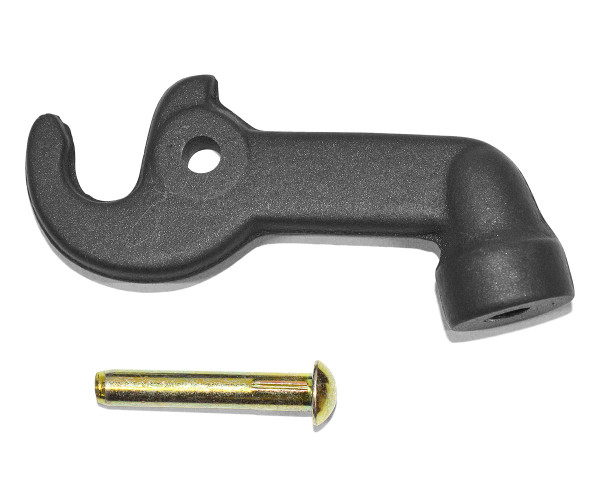

Leda Diamant H8 Feuerraum Türgriff Aufnahme

Leda Diamant H8 Feuerraum Türgriff Aufnahme

Original Aufnahme für Feuerraum Türgriff für den Heizeinsatz Leda Diamant H8

  • 2-teiliges Set

Leda Diamant H8 Aufnahme für Feuerraum Türgriff Eckdaten:



  • Türgriff Aufnahme
  • Maße 90 mm
  • Schraube
  • Maße 38 mm

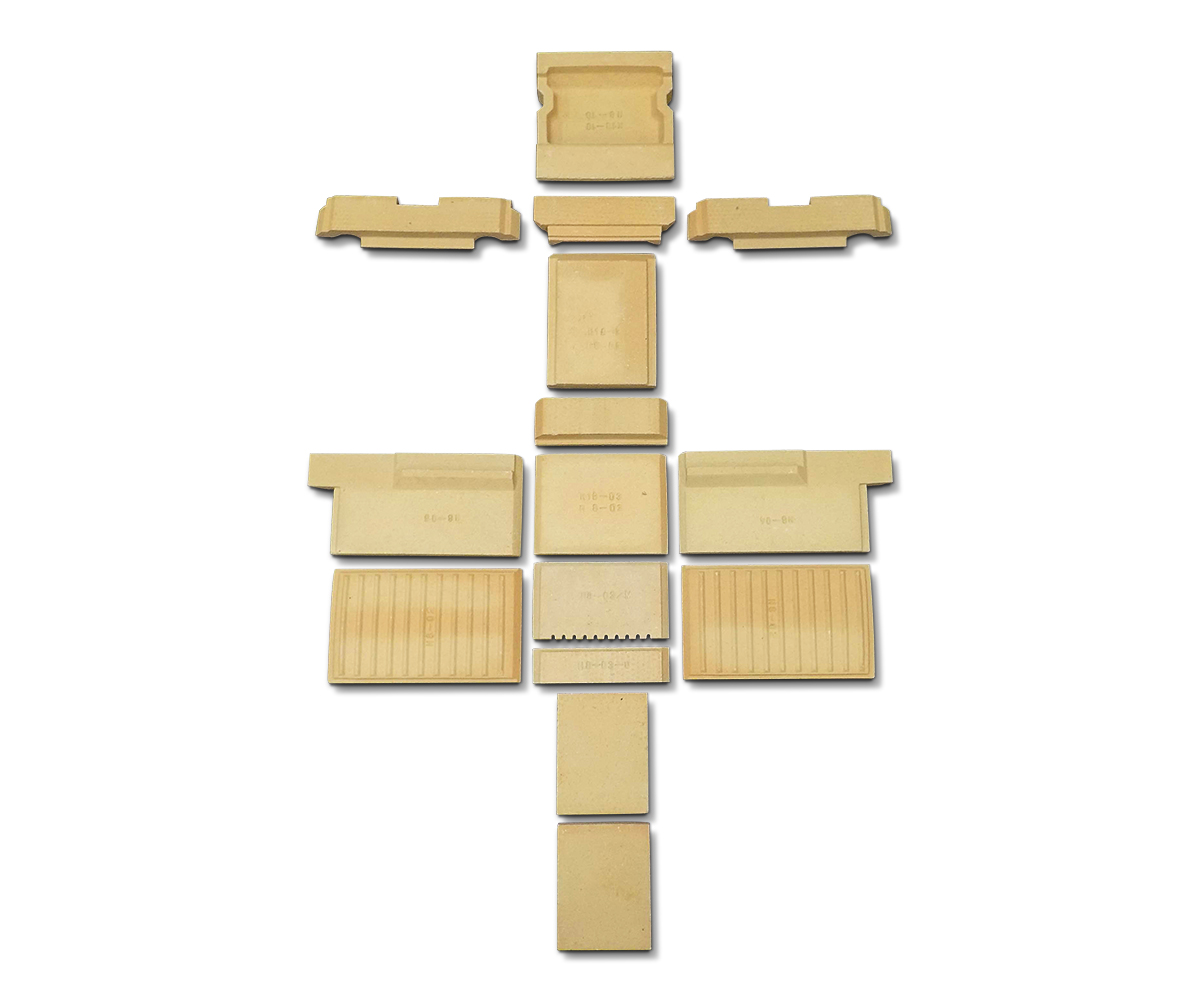

Leda Diamant H8 Feuerraumauskleidung

Leda Diamant H8 Feuerraumauskleidung

Original Feuerraumauskleidung für den Heizeinsatz Leda Diamant H8

Leda Diamant H8 Feuerraumauskleidung Eckdaten:

  • 15 Stück
  • Material Schamott
  • Vorderstein (285 x 88 x 35 mm)
  • Bodenstein vorne (220 x 170 x 30 mm), Bodenstein hinten (220 x 170 x 30 mm)
  • Seitenstein links unten (362 x 216 x 30 mm), Seitenstein rechts unten (362 x 216 x 30 mm)
  • Seitenstein links oben (365/415 x 197 x 30 mm), Seitenstein rechts oben (365/415 x 197 x 30 mm)
  • Rückwandstein unten (257 x 65 x 45 mm), Rückandstein mitte (260 x 145 x 45 mm)
  • Rückwandstein oben (257 x 195 x 45 mm)
  • Abschirmung hinten (262 x 90 x 25 mm)
  • Abschirmung links (415 x 100 x 30 mm), Abschirmung rechts (415 x 100 x 30 mm)
  • Zugumlenkung oben (277 x 280 x 65 mm)
  • Zugumlenkung unten (215 x 285 x 40 mm)

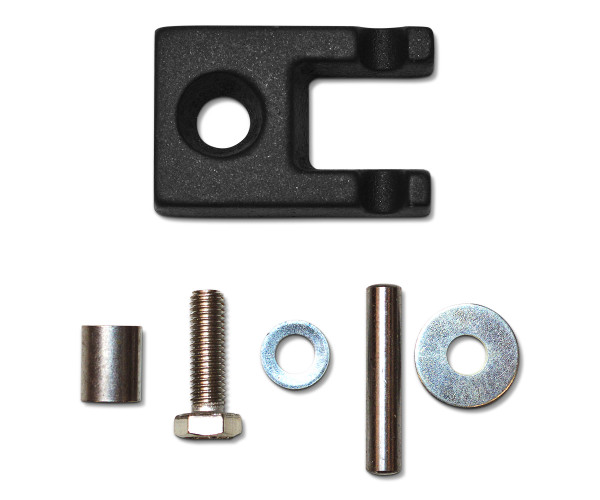

Leda Diamant H8 Feuerraumtür Verriegelung

Leda Diamant H8 Feuerraumtür Verriegelung

Original Verriegelung für Feuerraumtür für den Heizeinsatz Leda Diamant H8

  • 6-teiliges Set

Leda Diamant H8 Verriegelung für Feuerraumtür Eckdaten:



  • Verriegelung
  • Maße 46 x 31 x 9 mm
  • Unterlegscheibe
  • Durchmesser 18 mm
  • Unterlegscheibe
  • Durchmesser 12 mm
  • Schraube
  • Länge 25 mm
  • Bolzen
  • Länge 31 mm
  • Abstandhalter
  • Länge 13 mm

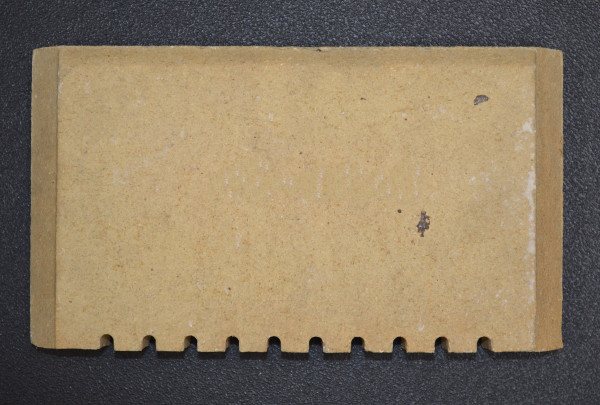

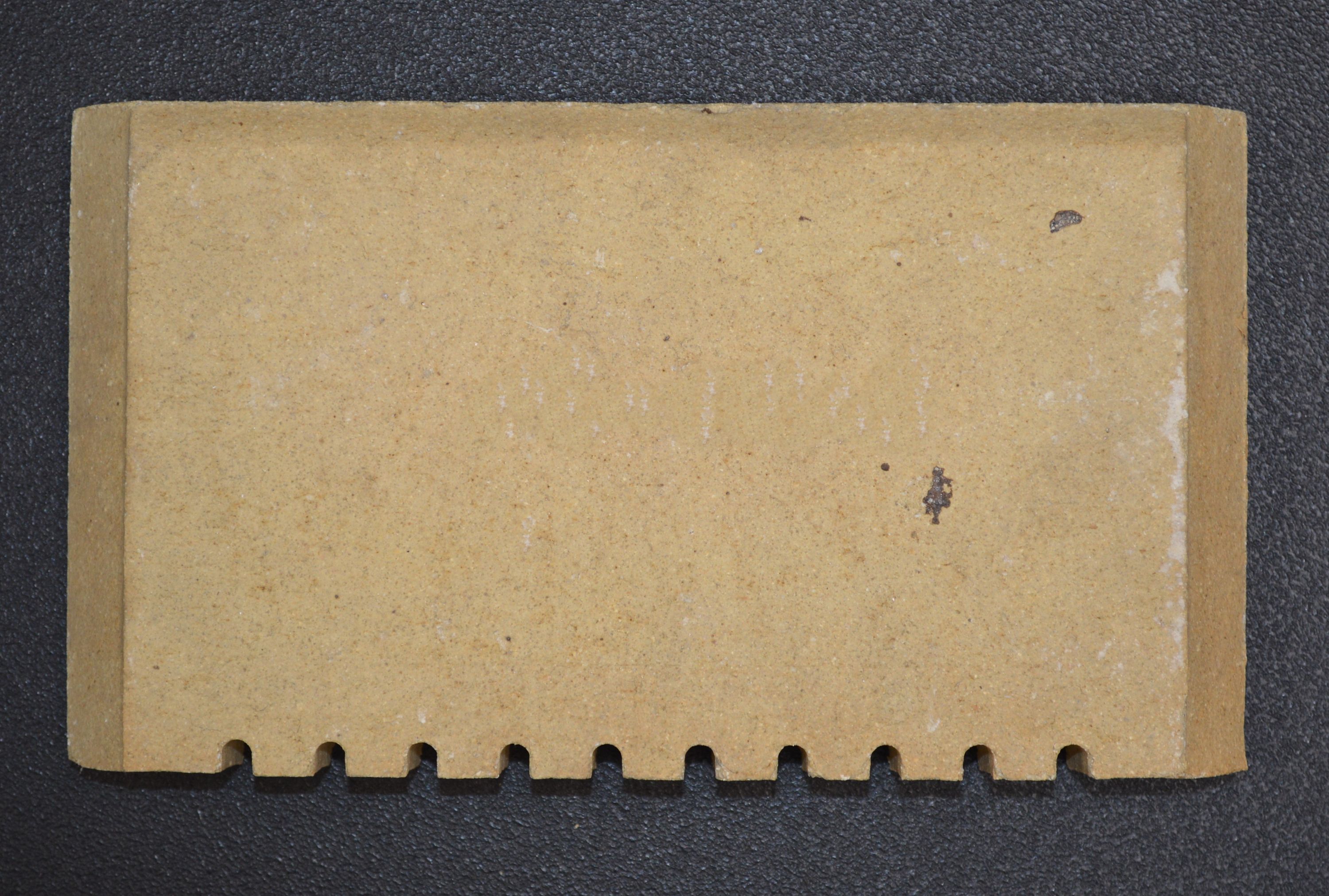

Leda Diamant H8 Rückwandstein mittig

Leda Diamant H8 Rückwandstein mittig

Original Rückwandstein mittig für den Heizeinsatz Leda Diamant H8

  • Die Ausmauerung muss mit Mörtel eingebaut werden.

Leda Diamant H8 Rückwandstein mittig Eckdaten:



  • Brennraumstein, Feuerraumstein
  • Maße (B/L/H) 145 mm x 260 mm x 45 mm
  • Material Schamotte

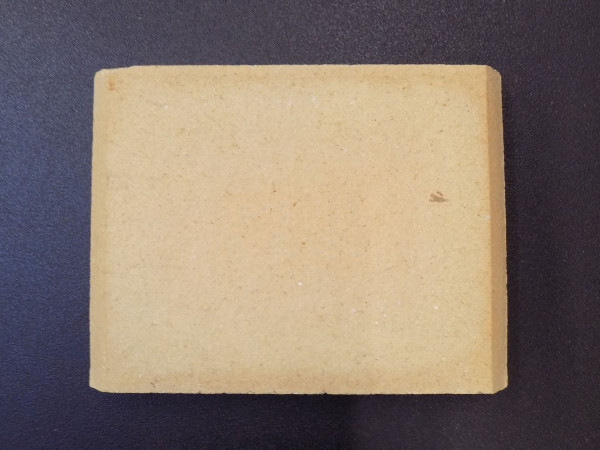

Leda Diamant H8 Rückwandstein oben

Leda Diamant H8 Rückwandstein oben

Original Rückwandstein oben für den Heizeinsatz Leda Diamant H8

  • Die Ausmauerung muss mit Mörtel eingebaut werden.

Leda Diamant H8 Rückwandstein oben Eckdaten:

  • Brennraumstein, Feuerraumstein
  • Maße (B/L/H) 195 mm x 257 mm x 45 mm
  • Material Schamotte

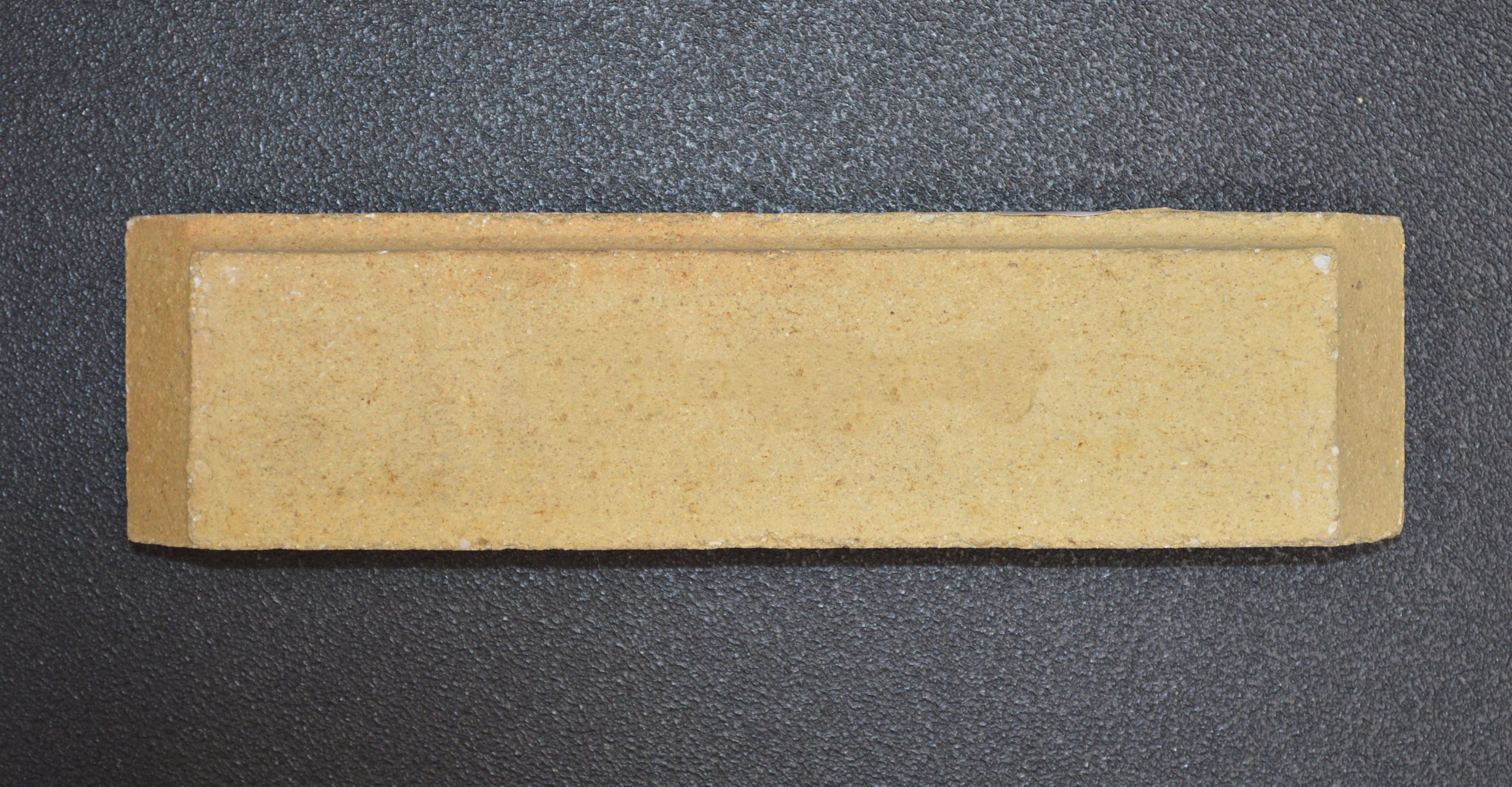

Leda Diamant H8 Rückwandstein unten

Leda Diamant H8 Rückwandstein unten

Original Rückwandstein unten für den Heizeinsatz Leda Diamant H8

  • Die Ausmauerung muss mit Mörtel eingebaut werden.

Leda Diamant H8 Rückwandstein unten Eckdaten:



  • Brennraumstein, Feuerraumstein
  • Maße (B/L/H) 66 mm x 260 mm x 40 mm
  • Material Schamotte

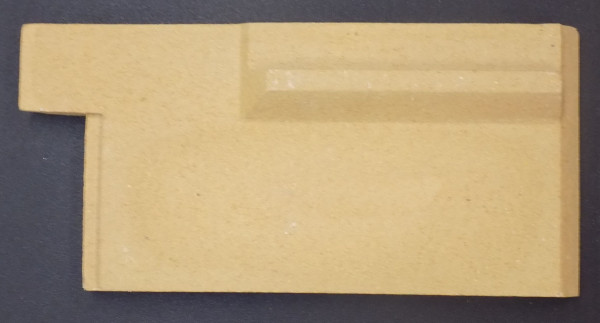

Leda Diamant H8 Seitenstein links oben

Leda Diamant H8 Seitenstein links oben

Original Seitenstein links oben für den Heizeinsatz Leda Diamant H8

  • Die Ausmauerung muss mit Mörtel eingebaut werden.

Leda Diamant H8 Seitenstein links oben Eckdaten:

  • Brennraumstein, Feuerraumstein
  • Schamottstein
  • Maße (B/L/H) 365/415 mm x 197 mm x 30 mm
  • Material Schamotte

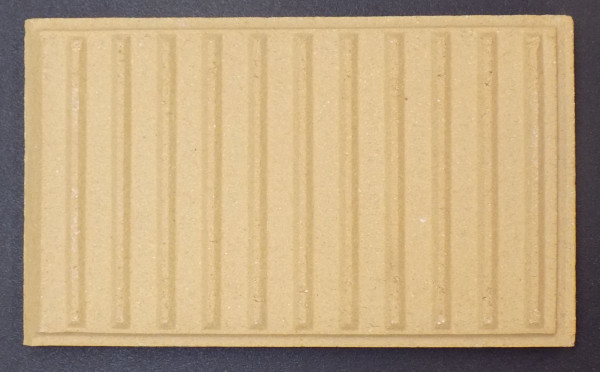

Leda Diamant H8 Seitenstein links unten

Leda Diamant H8 Seitenstein links unten

Original Seitenstein links unten für den Heizeinsatz Leda Diamant H8

  • Die Ausmauerung muss mit Mörtel eingebaut werden.

Leda Diamant H8 Seitenstein links unten Eckdaten:

  • Brennraumstein, Feuerraumstein
  • Schamottstein
  • Maße (B/L/H) 362 mm x 216 mm x 30 mm
  • Material Schamotte
  • geriffelte Oberfläche

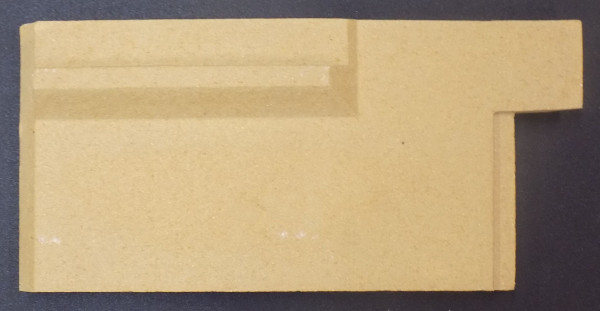

Leda Diamant H8 Seitenstein rechts oben

Leda Diamant H8 Seitenstein rechts oben

Original Seitenstein rechts oben für den Heizeinsatz Leda Diamant H8

  • Die Ausmauerung muss mit Mörtel eingebaut werden.

Leda Diamant H8 Seitenstein rechts oben Eckdaten:

  • Brennraumstein, Feuerraumstein
  • Schamottstein
  • Maße (B/L/H) 365/415 mm x 197 mm x 30 mm
  • Material Schamotte
Leda Diamant H8 Seitenstein rechts unten

Leda Diamant H8 Seitenstein rechts unten

Original Seitenstein rechts unten für den Heizeinsatz Leda Diamant H8

  • Die Ausmauerung muss mit Mörtel eingebaut werden.

Leda Diamant H8 Seitenstein rechts unten Eckdaten:

  • Brennraumstein, Feuerraumstein
  • Schamottstein
  • Maße (B/L/H) 362 mm x 216 mm x 30 mm
  • Material Schamotte
  • geriffelte Oberfläche
Leda Diamant H8 Sichtscheibe

Leda Diamant H8 Sichtscheibe

Original Sichtscheibe für den Heizeinsatz Leda Diamant H8

Leda Diamant H8 Sichtscheibe Eckdaten:

  • Glasscheibe, Glaskeramik
  • Maße (B/L/H) 250 mm x 200 mm x 5 mm
  • Form flach

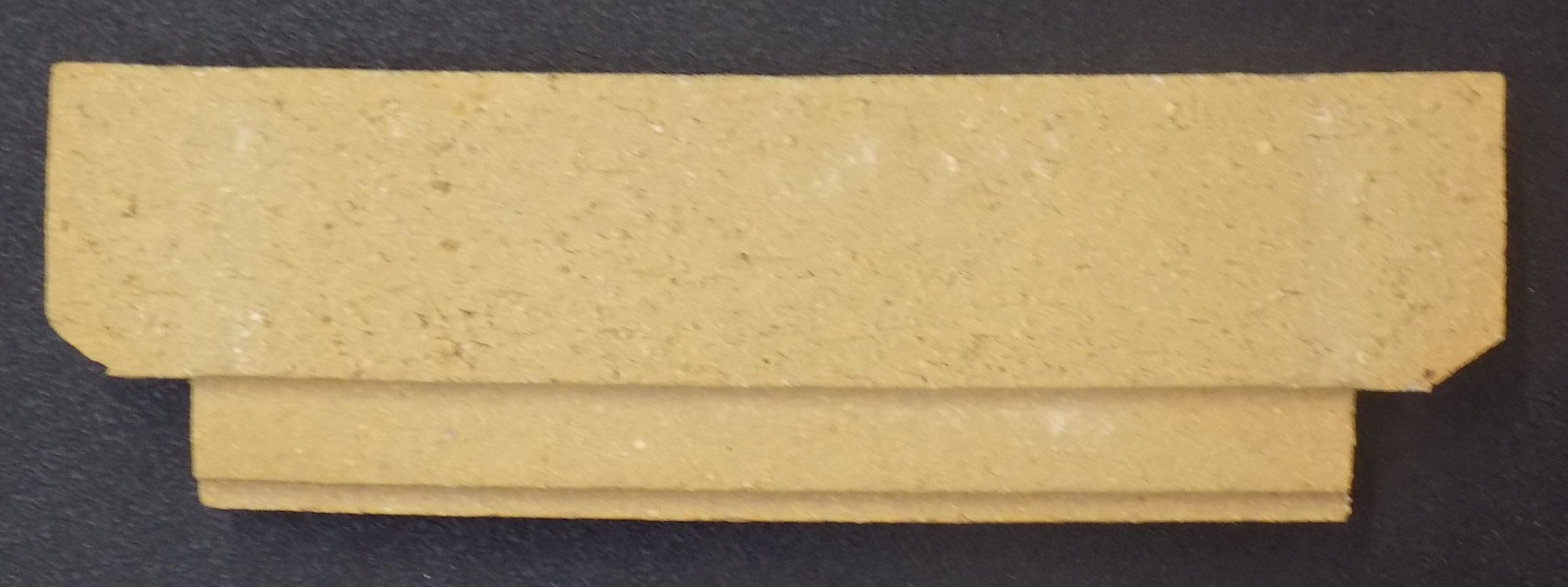

Leda Diamant H8 Vorderstein

Leda Diamant H8 Vorderstein

Original Vorderstein für den Heizeinsatz Leda Diamant H8

  • Die Ausmauerung muss mit Mörtel eingebaut werden.

Leda Diamant H8 Vorderstein Eckdaten:

  • Brennraumstein, Feuerraumstein
  • Maße (B/L/H) 228/285 mm x 90 mm x 40 mm
  • Material Schamotte

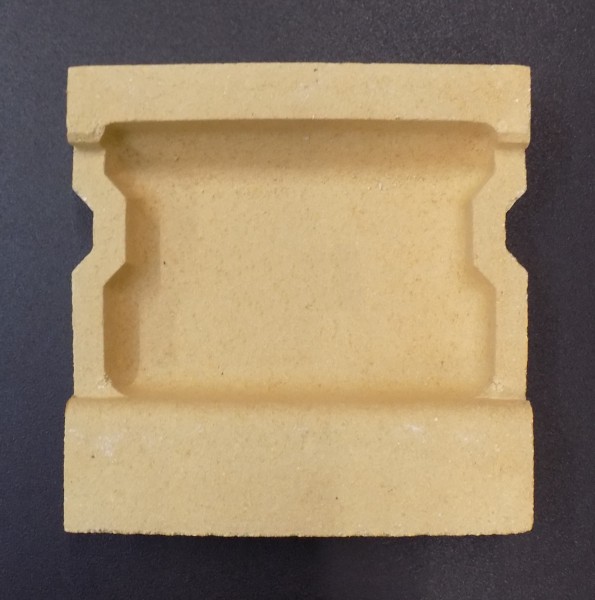

Leda Diamant H8 Zugumlenkung oben

Leda Diamant H8 Zugumlenkung oben

Original Zugumlenkung oben für den Heizeinsatz Leda Diamant H8

  • Die Ausmauerung muss mit Mörtel eingebaut werden.

Leda Diamant H8 Zugumlenkung oben Eckdaten:

  • Rauchgasumlenkung, Flammenschild
  • Schamottsteine
  • Maße (B/L/H) 280 mm x 277 mm x 65 mm
  • Material Schamotte

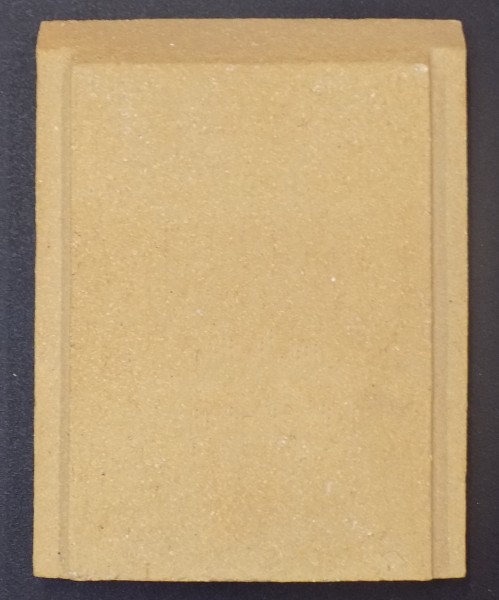

Leda Diamant H8 Zugumlenkung unten

Leda Diamant H8 Zugumlenkung unten

Original Zugumlenkung unten für den Heizeinsatz Leda Diamant H8

Leda Diamant H8 Zugumlenkung unten Eckdaten:

  • Rauchumlenkung, Umlenkung
  • Maße (B/L/H) 215 mm x 285 mm x 40 mm
  • Material Schamotte
  • Position 9 in der Explosionszeichnung
